Sjoroog LP-11 36T

Sjoroog LP-11 36T

  • Breeksterkte 360 kN (≈36T)
  • SWL 180 kN (≈18T)
  • Inclusief laskap
  • Gedetailleerde technische tekening beschikbaar (Downloaden)
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk * € 25,00 € 19,50 € 14,00 € 12,50 € 12,00 € 10,50
* Prijs per stuk excl. BTW

?

Orders die op werkdagen (ma – vrij) voor 16:00 worden besteld, worden dezelfde dag nog verzonden (vanuit onze eigen voorraad). De volgende werkdag wordt uw bestelling al bij u geleverd door UPS.

Liever een ander moment? U kunt ook zelf een bezorgdag kiezen in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

?

Let op: gratis verzending vanaf €50,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

10-02-0003-00

Op voorraad

  • Omschrijving
  • Specificaties
  • Downloads
Omschrijving

Productbeschrijving

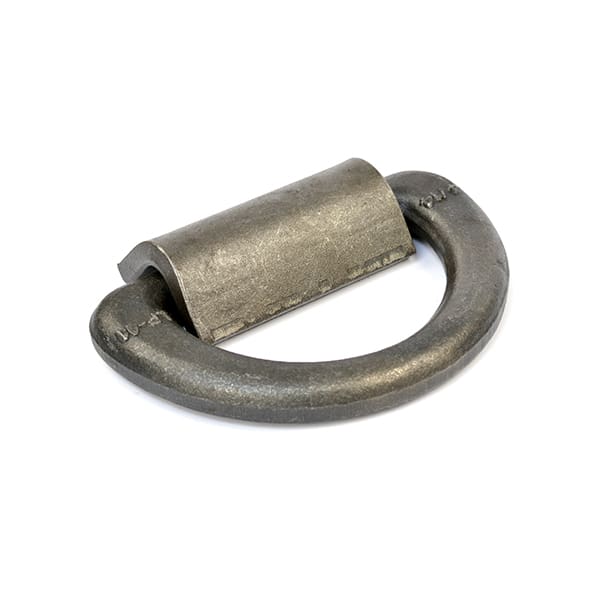

Sjoroog LP-11 36T

Het sjoroog LP-11 is een uitermate sterk sjoorog met een breeksterkte van 360 kN (≈36T). De Save Working Load bedraagt 180 kN (≈18T). Het sjoroog LP-11 wordt geleverd met de bijbehorende laskap, die gelast kan worden met behulp van de bijbehorende lasinstructie. Tevens is er een technische tekening beschikbaar en een .stp bestand om in te laden in een technisch tekenpakket.

De LP-13 is de lichtere variant van de LP-11, met een breeksterkte van 20 ton. De zwaardere uitvoering, het LP-14 sjoroog, heeft een breeksterkte van 50 ton. Een sjoroog wordt ook wel D-ring (vanwege de vorm van het oog) of lashing eye genoemd (van het Engelse woord “lashing”, dat vastsjorren betekend).

Het is ook mogelijk om de LP-13 te plaatsen en op iedere gewenst moment te demonteren. Het sjoroog wordt dan gebruikt in combinatie met een bodemplaat. De (veelgebruikte) DF-31 bodemplaat is te combineren met de U-Frame Sjoroog (D-Ring) LP-91-45 en is in één richting te belasten. Met deze constructie is het ook mogelijk om een dovetail twistlock te gebruiken in deze bodemplaat. Een ander type bodemplaat dat hiervoor gebruikt wordt is de Breech Base Bodemplaat DF-66 die gebruikt kan worden met het Breech Base Sjoroog (D-Ring) LP-21. Het voordeel is dat dit breech base demontabele sjoroog in maar liefst vier richtingen te belasten is! Ook is deze ronde bodemplaat te gebruiken met de bijpassende BF-66 breech base twistlock.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)

Specificaties
ProductSjoroog LP-11
Breeksterkte360 Kn (≈36T)
Veilige werklast180 Kn (≈18T)
Gewicht2,7 Kg
MateriaalGesmeed staal + gebogen staalplaat
Lengte122,5 mm
Breedte202 mm
Diameter22 mm
Maximale hoek belasting45 graden
Downloads

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)
