Breech Base Bodemplaat DF-66

Breech Base Bodemplaat DF-66

  • Maakt de Breech Base Twistlock BF-66 en het Sjoroog LP-21 demontabel
  • Eenvoudig te lassen aan boord of andere ondergrond
  • Plaatsing via bovenzijde voor extra gebruiksgemak in kleine ruimtes
  • Voorzien van vergrendeling om losschieten te voorkomen
  • Technische tekening beschikbaar (Download)
Aantal vanaf 1+ 4+ 8+
Prijs per stuk* € 41,00 € 35,50 € 30,50
* Prijs per stuk excl. BTW
Artikelnummer: 10-01-0005-00

Op voorraad

Orders die op werkdagen (ma – vrij) voor 16:00 worden besteld, worden dezelfde dag nog verzonden (vanuit onze eigen voorraad). De volgende werkdag wordt uw bestelling al bij u geleverd door UPS.

Liever een ander moment? U kunt ook zelf een bezorgdag kiezen in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

Zaterdag besteld
Dinsdag in huis

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Breech Base Bodemplaat DF-66

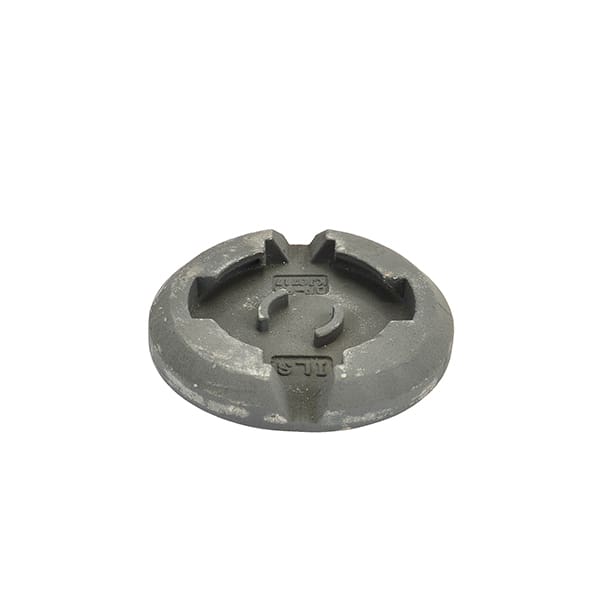

Met deze Breech Base Bodemplaat DF-66 zijn de BF-66 twistlock en het LP-21 sjoroog demontabel. Het dek van een schip (of andere ondergrond) blijft zo vrij van uitstekende twistlocks of sjorogen. Dankzij het doordachte ontwerp en materiaalgebruik hebben de DF-66 bodemplaten een geteste breeksterkte van maar liefst 500 kN, oftewel 50T. Het frame is vervaardigd uit zwaar gietstaal en afgewerkt met een beschermende primer. De exacte maatvoering van de Bodemplaat DF-66 is terug te vinden op de technische tekening

Maakt de Twistlock BF-66 en het Sjoroog LP-21 demontabel

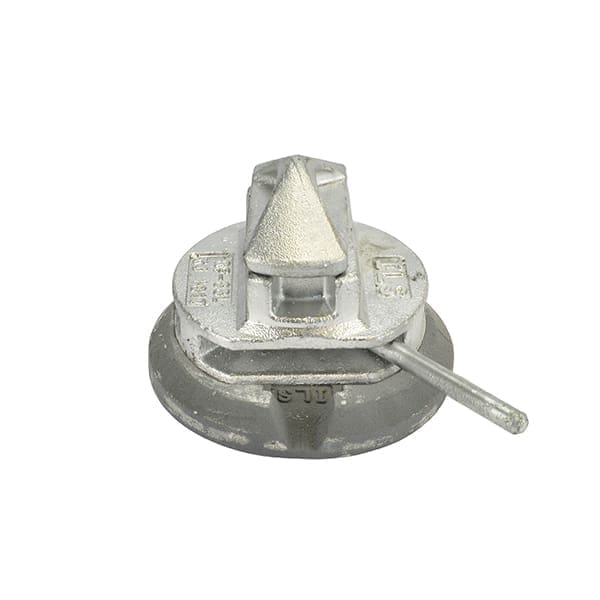

De Breech Base Bodemplaat DF-66 is speciaal ontwikkeld om te gebruiken in combinatie met de Breech Base Twistlock BF-66. Deze twistlock zet een zeecontainer vast aan boord. De DF-66 bodemplaat zorgt ervoor dat de twistlock demontabel is. De deck socket is zo ontworpen dat de BF-66 eenvoudig vanuit de bovenzijde geplaatst kan worden. Het dek van een schip (of andere ondergrond) blijft hierdoor vrij van uitstekende twistlocks of sjorogen.

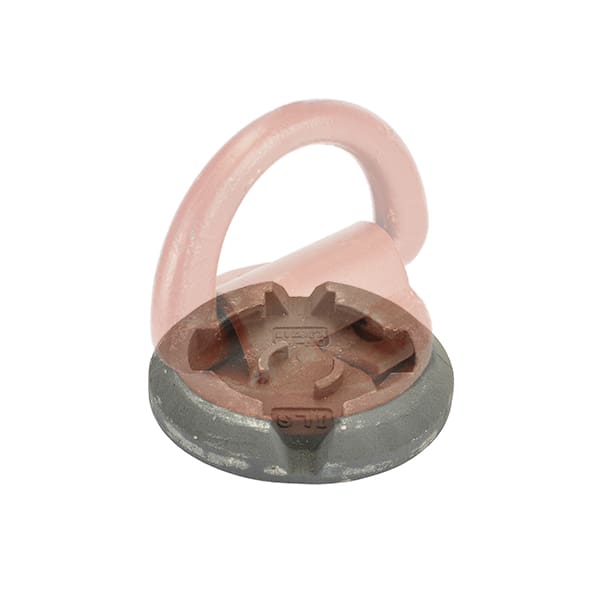

De DF-66 is ook te gebruiken in combinatie met het LP-21 sjoroog. Dit 36 tons sjoroog is geschikt voor het vastzetten van zware lading. Ideaal in het geval van wisselen van type lading. Het is geen enkel probleem om de ene dag zeecontainers te vervoeren, om vervolgens de volgende dag een werktuig vast te sjorren.

Eenvoudig te lassen aan boord of andere ondergrond

De veelzijdige bodemplaten van Navacqs kunnen eenvoudig gelast worden aan een stalen ondergrond. Zo is het mogelijk de DF-66 Deck Sockets vast te lassen aan dek van een schip. Ook kunnen de bodemplaten vastgelast worden aan een drijvend ponton met offshore equipment. Naast toepassingen op het water kunnen de DF-66 bodemplaten ook gebruikt worden om zelf ontworpen constructies te verankeren. De lasinstructies zijn hier te downloaden.

Plaatsing via bovenzijde voor extra gebruiksgemak in kleine ruimtes

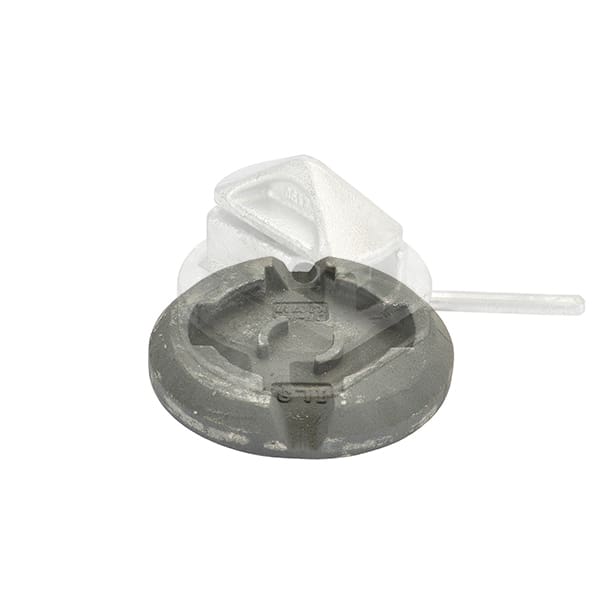

Een Breech Base bodemplaat verschilt in twee opzichten van de veelgebruikte DF-31 bodemplaat. Ten eerste dient de twistlock of het sjoroog van boven in de bodemplaat geplaatst te worden. Ten tweede is de bodemplaat zo ontworpen dat het geplaatste object 1/8 slag (45 graden) gedraaid moet worden om te vergrendelen. Zo is het mogelijk het Breech Base Sjoroog LP-21 in 4 richtingen te belasten. Ook de BF-66 twist lock kan in vier verschillende richtingen worden toegepast.

Aangezien de Twistlocks en Sjorogen vanuit boven geplaatst worden, is er minder ruimte nodig. Bij de Bodemplaat DF-31 moeten de twistlocks namelijk in de bodemplaat geschoven worden. Hierdoor is de DF-66 geschikt voor situaties waar minder ruimte voorhanden is. Indien gewenst kan de DF-66 eenvoudig verzonken worden in een dek of constructie. Zo vormt de bodemplaat geen enkele belemmering meer.

Voorzien van vergrendeling om losschieten te voorkomen

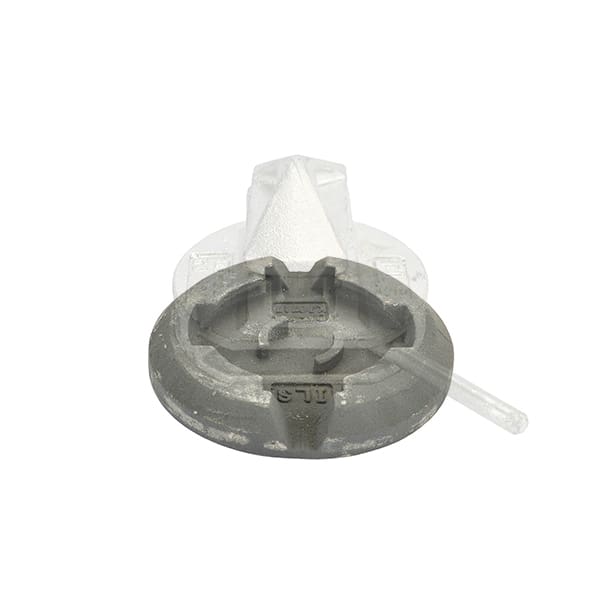

Twistlocks en Sjorogen kunnen eenvoudig in de Bodemplaat DF-66 geplaatst worden en in meerdere richtingen toegepast worden. Om te voorkomen dat een Twistlock BF-66 losschiet is de DF-66 voorzien van vier vergrendelingspunten. Wanneer de hendel van de Breech Base Twistlock omgezet wordt, zal de Twistlock zich verankeren achter de vergrendelingspunten. Hierdoor is losschieten onmogelijk.

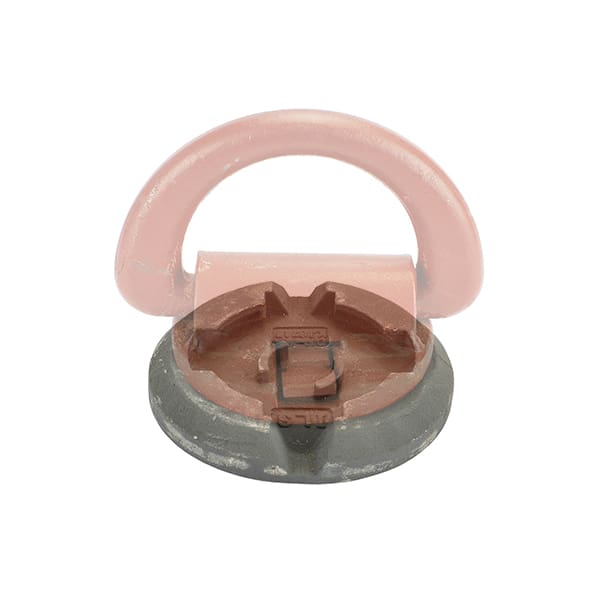

Ook het bijbehorende Breech Base Sjoroog is voorzien van een speciale vergrendeling om losschieten te voorkomen.

Technische tekening beschikbaar

De exacte maatvoering van de Breech Base Bodemplaat DF-66 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de DF-66 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)



De Breech Base Bodemplaat DF-66 is vergelijkbaar met de volgende artikelen van andere fabrikanten

AH-A1, HSB3, FR-22

Specificaties
Product
Breech Base Bodemplaat DF-66
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstaal
Afwerking
Gestraald en behandeld met primer (direct te lassen)
Gewicht
2,7 Kg
Downloads

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)
