Productbeschrijving

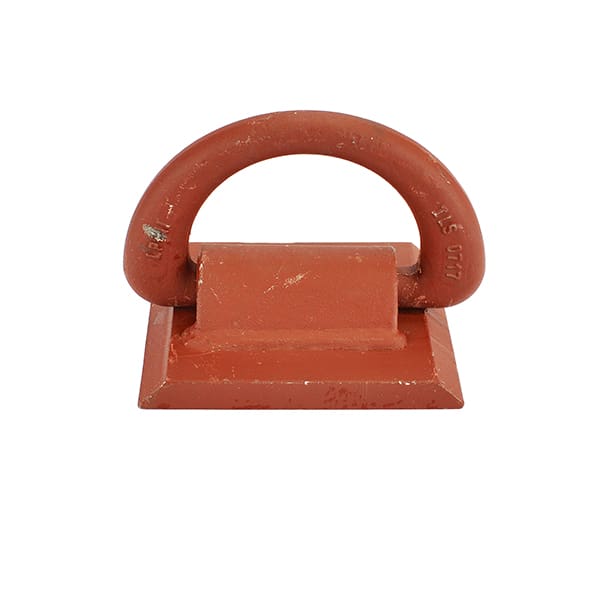

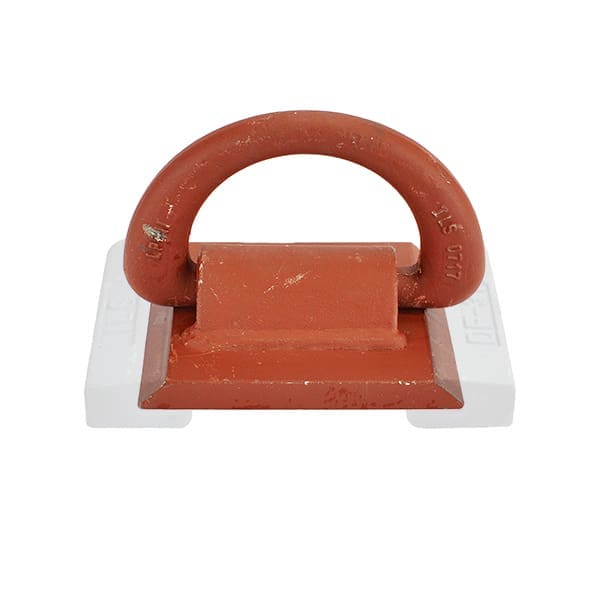

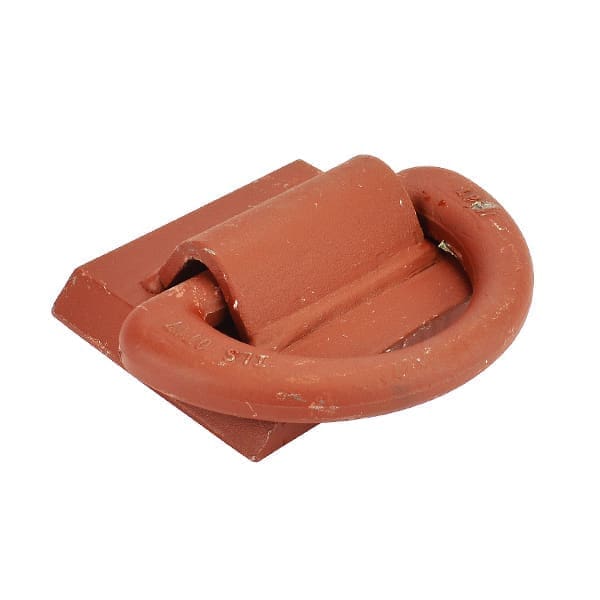

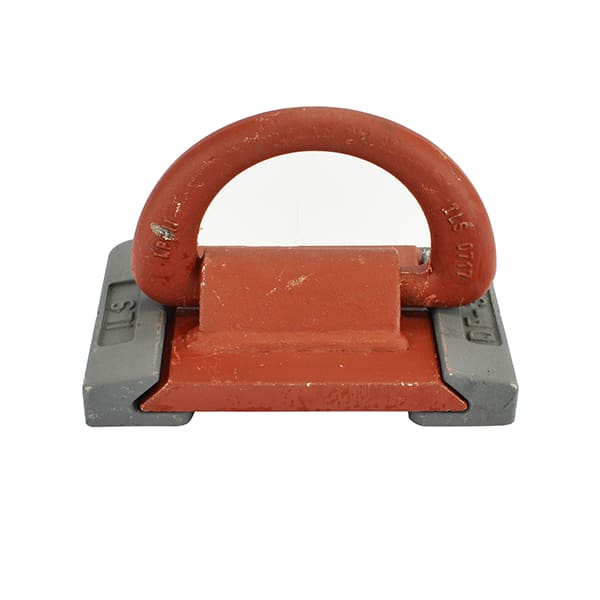

Het U-Frame Sjoroog (D-Ring) LP-91-45 is speciaal ontwikkeld om te gebruiken in combinatie met de bodemplaat DF-31. Deze bodemplaat wordt vaak samen met de Dovetail Twistlock BF-11 toegepast om een zeecontainer op een dek van een schip of constructie te vergrendelen. Het kan echter voorkomen dat er op een schip niet altijd containers worden vervoerd. Soms is het nodig om een object stevig vast te sjorren met een spanband of kettingen. Het U-Frame Sjoroog biedt de mogelijkheid om een 36 tons sjoroog (lashing eye) te demonteren en uitsluitend te plaatsen op het moment dat het ook daadwerkelijk gebruikt wordt. Zo blijft alleen de DF-31 bodemplaat achter. Het dek, ponton of andere ondergrond blijft geordend en behoudt zijn multifunctionele functie.

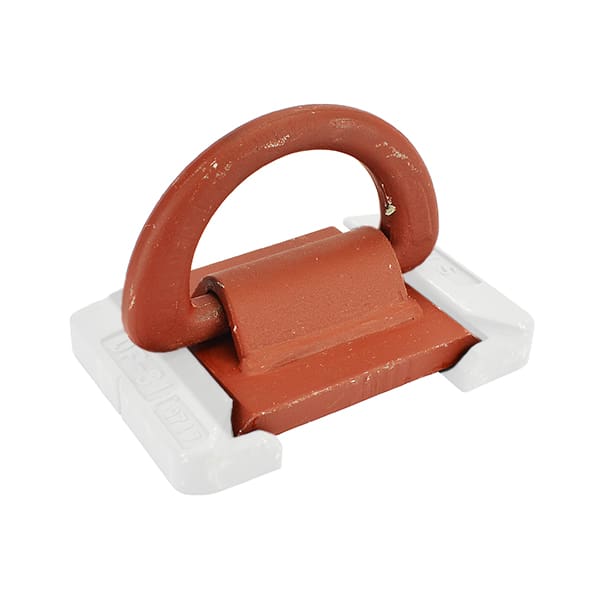

Het U-Frame Sjoroog (D-Ring) LP-91-45 dient vanaf de zijkant in de bodemplaat te worden geschoven. Het oog kan alleen belast worden in één bepaalde richting. Deze richting is de overzijde van de plaats waar het oog in de bodemplaat wordt geschoven. De DF-31 bodemplaat is zodanig ontworpen dat er aan de achterkant een rand over de gehele breedte loopt, die het sjoroog tegenhoudt bij belasting. Hier dient rekening mee gehouden te worden bij het vastlassen van de bodemplaat. Navacqs heeft ook een ander demontabel sjoroog (met bijbehorende ronde bodemplaat) in het assortiment die maar liefst in vier richtingen te belasten is indien dit benodigd is in de specifieke toepassing.

Het toegepaste sjoroog in deze variant is de LP-11 en heeft tevens een breeksterkte van 36 ton. De U-Frame Sjoroog (D-Ring) LP-91-45 is gemaakt van staal en is voorzien van een overschilderbare grondverf.

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Het U-Frame Sjoroog (D-Ring) LP-91-45 is vergelijkbaar met de volgende artikelen van andere fabrikanten

LE-4
