Dovetail Twistlock BF-11

Dovetail Twistlock BF-11

  • Geschikt om onderkant container aan constructie te vergrendelen
  • Leverbaar met bijpassende Bodemplaat DF-31
  • Zowel links- als rechtssluitend te verkrijgen
  • Gegalvaniseerd staal voor jarenlang gebruik
  • Technische tekening beschikbaar ( Download )
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* €62,00 €56,00 €53,50 €48,00 €46,00 €44,00
* Prijs per stuk excl. BTW
Artikelnummer: Niet beschikbaar

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Dovetail Twistlock BF-11

De Dovetail Twistlock BF-11 is ontworpen om een container vanaf de onderzijde te vergrendelen. Om deze twistlock demontabel te maken, kan het gecombineerd worden met de bijpassende DF-31 bodemplaat. De BF-11 Dovetail twistlock is te leveren in een links- en een rechtssluitende variant. Het product is vervaardigd uit hoogwaardig gegalvaniseerd staal en is hierdoor beschermd tegen weersinvloeden en zeewater. De exacte maatvoering van de Dovetail Twistlock BF-11 is terug te vinden op de technische tekening.

Geschikt om onderkant container aan constructie te vergrendelen

De Dovetail Twistlock BF-11 is speciaal ontworpen om de container vanaf de onderzijde vast te zetten. Op de vier hoekpunten van een container wordt een dovetail twistlock geplaatst. Na het neerzetten van de container is vergrendeling eenvoudig: door de hendel om te zetten zorgt de twistlock ervoor dat de zeecontainer, bulktainer, of zelf ontworpen constructie stevig verankerd op zijn plaats blijft staan.

Verschil met Breech Base twistlock

De Breech Base Twistlock BF-66 is een alternatief van de BF-11 twistlock. Beiden worden toegepast aan de onderkant van een bulktainer, (reefer) container of eigen constructie. Het verschil zit in de bevestiging met de bodemplaat. De BF-11 in combinatie met de DF-31 bodemplaat is doorgaans eenvoudiger en sneller om mee te werken, terwijl de Breech Base bodempaat DF-66 in combinatie met de Breech Base Twistlock in vier richtingen geplaatst kan worden. Daarnaast kan het zijn dat het dek van een (binnenvaart-)schip voorzien is van verzonken breech base uitsparingen om de twist lock te plaatsen. De DF-31 bodemplaat in combinatie met de BF-11 Dovetail Twistlock wordt echter vaker toepast vanwege de eenvoud in gebruik en is tevens een meer kosteneffectieve oplossing.

Hoek van 55 graden op aanvraag leverbaar

Standaard worden de Twist locks geleverd met een hoek van 45 graden. Het is ook mogelijk de Dovetail Twistlocks te leveren met een hoek van 55 graden, inclusief bijpassende bodemplaat. Neem hiervoor contact met ons op via 010-4950000 of sales@navacqs.nl.

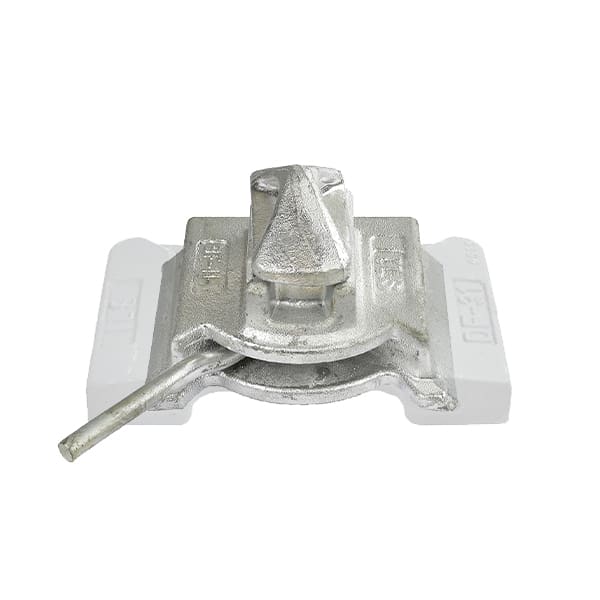

Leverbaar met bijpassende Bodemplaat DF-31

Om de Dovetail Twistlock BF-11 demontabel te maken, kunnen deze twistlocks gecombineerd worden met de bijpassende DF-31 bodemplaat. Wanneer een container op dek, of andere constructie geladen wordt, komen de twistlocks van pas. Bij het vervoeren van andere lading zouden de twistlocks hinderlijk in de weg kunnen zitten.

De Dovetail Twistlocks worden dan eenvoudig uit de bodemplaat geschoven en snel verwijderd. De DF-31 bodemplaat is vastgelast aan het dek, maar is slechts enkele centimeters hoog. Zo vormt het geen belemmering voor het vervoeren van andere lading. Ook voertuigen zoals heftrucks en reachtrucks rijden zonder hinder over de bodemplaat heen. Wanneer bij een volgend transport de lading weer uit zeecontainers bestaat, wordt de BF-11 opnieuw met een simpele schuifbeweging aangebracht in de bodemplaat. Het laden kan binnen enkele minuten starten.

Lasadvies bij gebruik zonder bodemplaat

Wanneer het demonteren van de twistlock niet nodig is, wordt de BF-11 direct aan de constructie gelast. Bij het lassen is het belangrijk dat de zinklaag eerst wordt weggeslepen. Het advies is om het staal op een temperatuur van 300° C te brengen vóór het lassen.

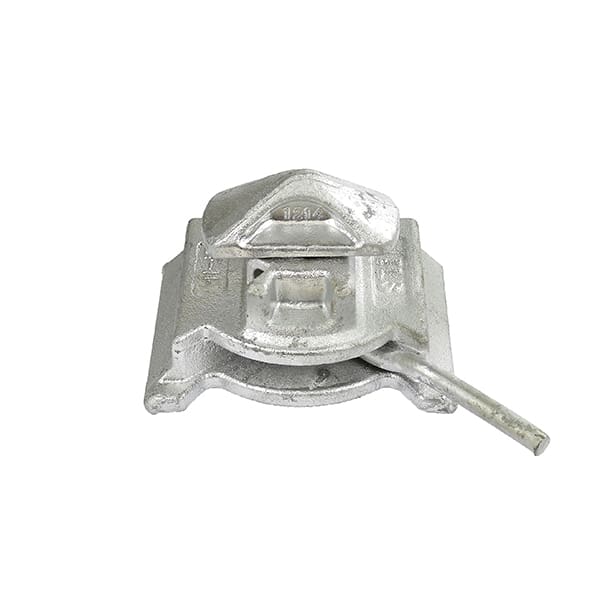

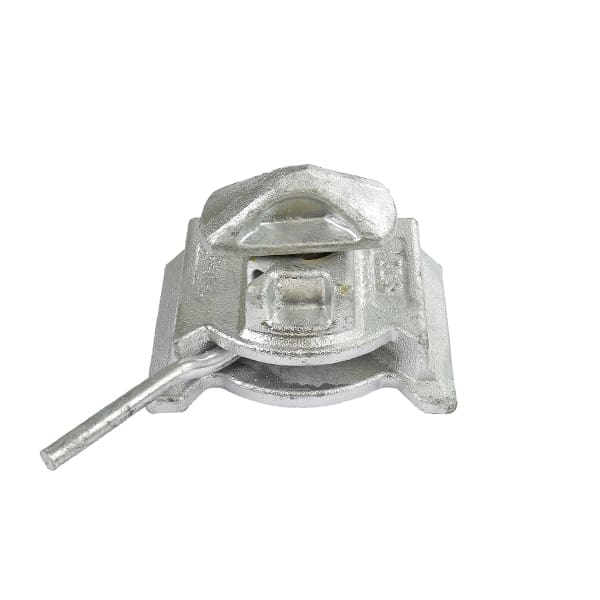

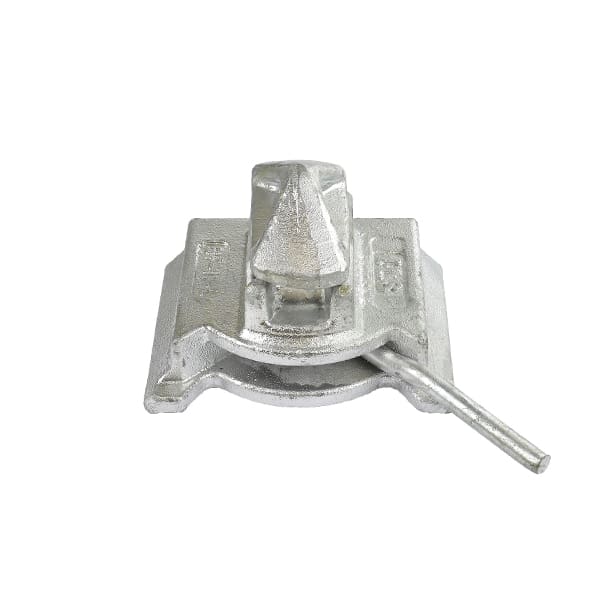

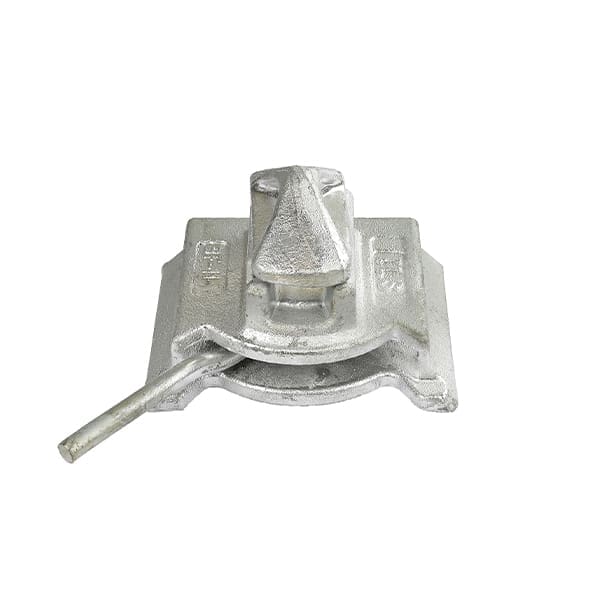

Zowel links- als rechtssluitend te verkrijgen

De BF-11 Dovetail twistlock is te leveren in een linkssluitende en een rechtssluitende variant. De hendel van de linkssluitende twistlock staat in neutrale positie aan de rechterkant. Door de hendel met de hand naar links om te zetten draait ook de punt aan de bovenkant van de twistlock mee. De vergrendeling vindt plaats binnenin het hoekpunt van de container, de corner casting. De rechtssluitende variant werkt hetzelfde, alleen de positie van de hendel is gespiegeld aan de linkssluitende BF-11. De hendel staat namelijk aan de linkerkant en wordt handmatig omgezet naar de rechter zijde om de container te borgen.

Qua gebruik zijn de linker er rechter variant identiek. Het hangt af van de voorkeur welke keuze wordt gemaakt. Veelvoorkomend is het gebruik van 2 linkssluitende en twee rechtssluitende twistlocks bij één container. In dit geval staan alle hendels naar binnen als de twistlocks correct vergrendeld zijn. Een andere overweging is om te kiezen voor één type twistlock, bijvoorbeeld allemaal linkssluitend. Het voordeel hiervan is dat alle hendels in gesloten toestand dezelfde kant op wijzen. Een andere redenatie bij deze laatste optie is dat het minder foutgevoeliger is (en sneller werkt). Het is immers niet mogelijk om links- en rechtssluitende twist locks per ongeluk te verwisselen tijdens het plaatsen op het dek.

Gegalvaniseerd staal voor jarenlang gebruik

De Dovetail Twistlock BF-11 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is het product beschermd tegen weersinvloeden en zeewater. Zo wordt corrosie tegengehouden en kunnen de twistlocks voor een lange periode worden ingezet.

Betrouwbare vergrendeling

Bij het vergrendelen van de Dovetail Twistlocks verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Deze ontwerpkeuze bevorderd zo de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Dovetail Twistlock BF-11 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de BF-11 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de linkssluitende BF-11 (.pdf)

Download hier de technische tekening van de rechtssluitende BF-11 (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Dovetail Twistlock BF-11 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B-45, B-45L, B-45R, C44, CB-25-1L, CB-25-1R, F1-1L

Specificaties
Product
Dovetail Twistlock BF-11
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
6,1 Kg
Lasinstructie
Verwijder zinklaag plaatselijk (slijpen). Voor het lassen de twistlock tot 300° C verwarmen



Downloads

Download hier de technische tekening van de linkssluitende BF-11 (.pdf)

Download hier de technische tekening van de rechtssluitende BF-11 (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Productbeschrijving Dovetail Twistlock BF-11

De Dovetail Twistlock BF-11 is ontworpen om een container vanaf de onderzijde te vergrendelen. Om deze twistlock demontabel te maken, kan het gecombineerd worden met de bijpassende DF-31 bodemplaat. De BF-11 Dovetail twistlock is te leveren in een links- en een rechtssluitende variant. Het product is vervaardigd uit hoogwaardig gegalvaniseerd staal en is hierdoor beschermd tegen weersinvloeden en zeewater. De exacte maatvoering van de Dovetail Twistlock BF-11 is terug te vinden op de technische tekening.

Geschikt om onderkant container aan constructie te vergrendelen

De Dovetail Twistlock BF-11 is speciaal ontworpen om de container vanaf de onderzijde vast te zetten. Op de vier hoekpunten van een container wordt een dovetail twistlock geplaatst. Na het neerzetten van de container is vergrendeling eenvoudig: door de hendel om te zetten zorgt de twistlock ervoor dat de zeecontainer, bulktainer, of zelf ontworpen constructie stevig verankerd op zijn plaats blijft staan.

Verschil met Breech Base twistlock

De Breech Base Twistlock BF-66 is een alternatief van de BF-11 twistlock. Beiden worden toegepast aan de onderkant van een bulktainer, (reefer) container of eigen constructie. Het verschil zit in de bevestiging met de bodemplaat. De BF-11 in combinatie met de DF-31 bodemplaat is doorgaans eenvoudiger en sneller om mee te werken, terwijl de Breech Base bodempaat DF-66 in combinatie met de Breech Base Twistlock in vier richtingen geplaatst kan worden. Daarnaast kan het zijn dat het dek van een (binnenvaart-)schip voorzien is van verzonken breech base uitsparingen om de twist lock te plaatsen. De DF-31 bodemplaat in combinatie met de BF-11 Dovetail Twistlock wordt echter vaker toepast vanwege de eenvoud in gebruik en is tevens een meer kosteneffectieve oplossing.

Hoek van 55 graden op aanvraag leverbaar

Standaard worden de Twist locks geleverd met een hoek van 45 graden. Het is ook mogelijk de Dovetail Twistlocks te leveren met een hoek van 55 graden, inclusief bijpassende bodemplaat. Neem hiervoor contact met ons op via 010-4950000 of sales@navacqs.nl.

Leverbaar met bijpassende Bodemplaat DF-31

Om de Dovetail Twistlock BF-11 demontabel te maken, kunnen deze twistlocks gecombineerd worden met de bijpassende DF-31 bodemplaat. Wanneer een container op dek, of andere constructie geladen wordt, komen de twistlocks van pas. Bij het vervoeren van andere lading zouden de twistlocks hinderlijk in de weg kunnen zitten.

De Dovetail Twistlocks worden dan eenvoudig uit de bodemplaat geschoven en snel verwijderd. De DF-31 bodemplaat is vastgelast aan het dek, maar is slechts enkele centimeters hoog. Zo vormt het geen belemmering voor het vervoeren van andere lading. Ook voertuigen zoals heftrucks en reachtrucks rijden zonder hinder over de bodemplaat heen. Wanneer bij een volgend transport de lading weer uit zeecontainers bestaat, wordt de BF-11 opnieuw met een simpele schuifbeweging aangebracht in de bodemplaat. Het laden kan binnen enkele minuten starten.

Lasadvies bij gebruik zonder bodemplaat

Wanneer het demonteren van de twistlock niet nodig is, wordt de BF-11 direct aan de constructie gelast. Bij het lassen is het belangrijk dat de zinklaag eerst wordt weggeslepen. Het advies is om het staal op een temperatuur van 300° C te brengen vóór het lassen.

Zowel links- als rechtssluitend te verkrijgen

De BF-11 Dovetail twistlock is te leveren in een linkssluitende en een rechtssluitende variant. De hendel van de linkssluitende twistlock staat in neutrale positie aan de rechterkant. Door de hendel met de hand naar links om te zetten draait ook de punt aan de bovenkant van de twistlock mee. De vergrendeling vindt plaats binnenin het hoekpunt van de container, de corner casting. De rechtssluitende variant werkt hetzelfde, alleen de positie van de hendel is gespiegeld aan de linkssluitende BF-11. De hendel staat namelijk aan de linkerkant en wordt handmatig omgezet naar de rechter zijde om de container te borgen.

Qua gebruik zijn de linker er rechter variant identiek. Het hangt af van de voorkeur welke keuze wordt gemaakt. Veelvoorkomend is het gebruik van 2 linkssluitende en twee rechtssluitende twistlocks bij één container. In dit geval staan alle hendels naar binnen als de twistlocks correct vergrendeld zijn. Een andere overweging is om te kiezen voor één type twistlock, bijvoorbeeld allemaal linkssluitend. Het voordeel hiervan is dat alle hendels in gesloten toestand dezelfde kant op wijzen. Een andere redenatie bij deze laatste optie is dat het minder foutgevoeliger is (en sneller werkt). Het is immers niet mogelijk om links- en rechtssluitende twist locks per ongeluk te verwisselen tijdens het plaatsen op het dek.

Gegalvaniseerd staal voor jarenlang gebruik

De Dovetail Twistlock BF-11 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is het product beschermd tegen weersinvloeden en zeewater. Zo wordt corrosie tegengehouden en kunnen de twistlocks voor een lange periode worden ingezet.

Betrouwbare vergrendeling

Bij het vergrendelen van de Dovetail Twistlocks verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Deze ontwerpkeuze bevorderd zo de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Dovetail Twistlock BF-11 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de BF-11 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de linkssluitende BF-11 (.pdf)

Download hier de technische tekening van de rechtssluitende BF-11 (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Dovetail Twistlock BF-11 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B-45, B-45L, B-45R, C44, CB-25-1L, CB-25-1R, F1-1L

Product
Dovetail Twistlock BF-11
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
6,1 Kg
Lasinstructie
Verwijder zinklaag plaatselijk (slijpen). Voor het lassen de twistlock tot 300° C verwarmen



Download hier de technische tekening van de linkssluitende BF-11 (.pdf)

Download hier de technische tekening van de rechtssluitende BF-11 (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket
