Bodemplaat DF-31

Bodemplaat DF-31

  • Maakt de BF-11 Twistlock en het LP-91-45 Sjoroog demontabel
  • Eenvoudig vast te lassen aan scheepsdek of constructie
  • Hoge breeksterkte van 500 kN(T)/420 kN(SH)
  • Vervaardigd uit staal met primerlaag
  • Technische tekening beschikbaar (Downloaden)
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* € 39,50 € 33,50 € 30,50 € 28,00 € 26,00 € 23,50
* Prijs per stuk excl. BTW
Artikelnummer: 10-01-0001-00

Op voorraad

Orders die op werkdagen (ma – vrij) voor 16:00 worden besteld, worden dezelfde dag nog verzonden (vanuit onze eigen voorraad). De volgende werkdag wordt uw bestelling al bij u geleverd door UPS.

Liever een ander moment? U kunt ook zelf een bezorgdag kiezen in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

Zaterdag besteld
Dinsdag in huis

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Bodemplaat DF-31

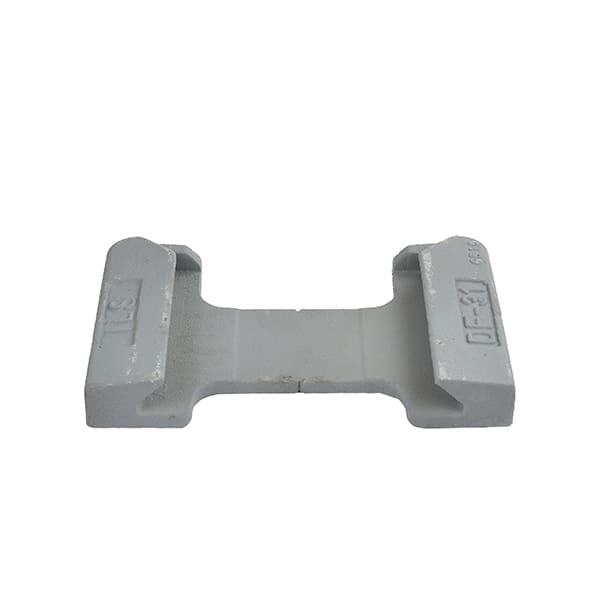

De DF-31 bodemplaat maakt het mogelijk om de Dovetail Twistlock BF-11 en het U-Frame Sjoroog (D-Ring) LP-91-45 te demonteren. Het dek van een schip (of andere ondergrond) blijft zo vrij van uitstekende twistlocks of sjorogen. Dankzij het doordachte ontwerp en materiaalgebruik hebben de DF-31 bodemplaten een geteste breeksterkte van maar liefst 500 kN, oftewel 50T. Het frame is vervaardigd uit gietstaal en afgewerkt met een beschermende primer. De exacte maatvoering van de Bodemplaat DF-31 is terug te vinden op de technische tekening.

Maakt de BF-11 Twistlock en Sjoroog LP-91-45 demontabel

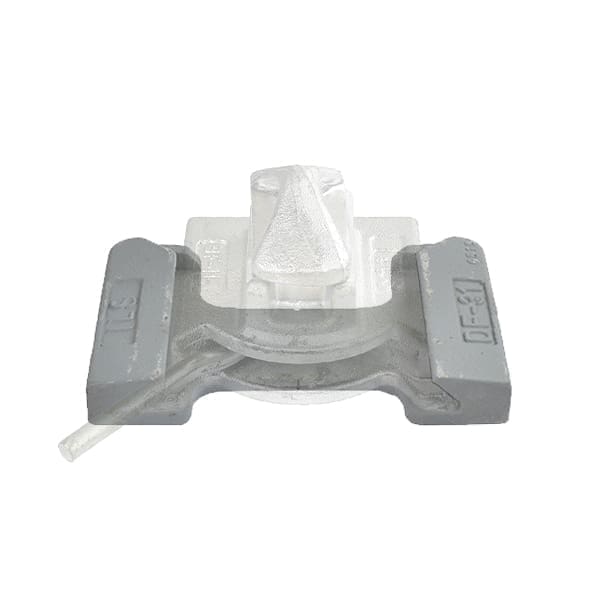

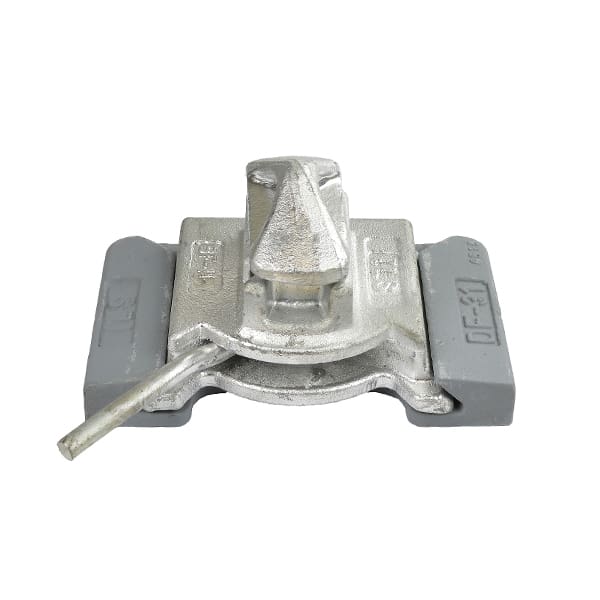

De DF-31 bodemplaat is speciaal ontwikkeld om te gebruiken in combinatie met de Dovetail Twistlock BF-11. Met deze twistlock kan een zeecontainer worden vastgezet aan dek. De DF-31 bodemplaat zorgt ervoor dat de twistlock demontabel is. De deck socket is namelijk zo ontworpen dat de BF-11 eenvoudig in de socket geschoven kan worden. Het dek van een schip (of andere ondergrond) blijft hierdoor vrij van uitstekende twistlocks of sjorogen.

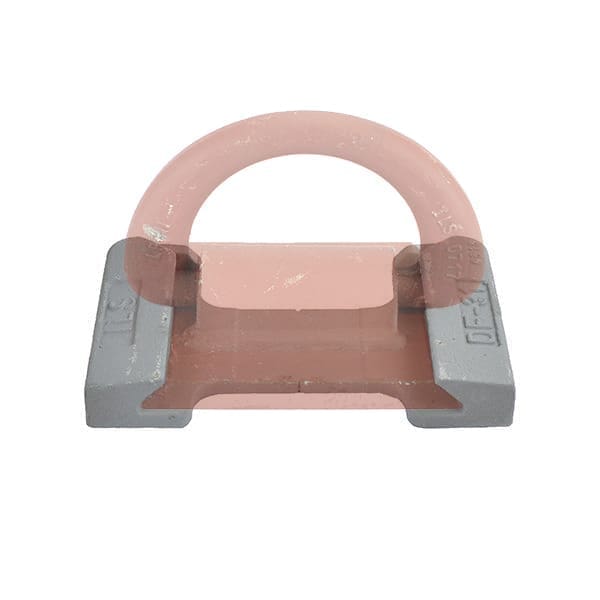

De DF-31 dient tevens als basis voor het U-Frame Sjoroog (D-Ring) LP-91-45. Dit 36 tons sjoroog wordt gebruikt om lading vast te sjorren. Dit kan handig zijn in een situatie waarbij verschillende typen ladingen worden vervoerd. Zo kan op hetzelfde dek de ene dag een container worden vervoerd en de volgende dag een stalen constructie die vastgesjord moet worden. Standaard wordt de Bodemplaat DF-31 geleverd met een binnenhoek van 45 graden. Optioneel is de DF-31 leverbaar met een hoek van 55 graden.

Zowel de LP-91-45 als de BF-11 kunnen slechts in één richting in de bodemplaat geschoven worden.
Het platen moeten in tegenovergestelde richting worden vastgelast. Wanneer de Dovetail Twistlock in tegenovergestelde richting is geplaatst in de bodemplaat en de container op zijn plek staat, is verschuiven niet meer mogelijk.

Eenvoudig vast te lassen aan scheepsdek of constructie

De veelzijdige bodemplaten van Navacqs kunnen eenvoudig gelast worden aan een stalen ondergrond. Bijvoorbeeld aan dek van een schip, of een drijvend ponton met offshore equipment. Naast toepassingen op het water kunnen de DF-31 bodemplaten ook gelast worden op trailers om zelf ontworpen constructies te verankeren. De lasinstructies zijn hier te downloaden.

Let op: de DF-31 Bodemplaat is niet geschikt voor wegtransport. Gebruik voor deze toepassing een geschikte twistlock met borging.

Hoge breeksterkte van 500 kN(T)/420 kN(SH)

Op de Dovetail Twistlocks en U-Frame Lashing Eyes kunnen hevige krachten staan. Zeker wanneer containers of constructies hevige weersinvloeden als harde wind i.c.m. golfslag moeten incasseren. De bodemplaat DF-31 is de verbindende factor tussen de twistlock en de grond. Dankzij het doordachte ontwerp en materiaalgebruik hebben de DF-31 bodemplaten een geteste breeksterkte van maar liefst 500 kN, oftewel 50T.

Vervaardigd uit staal met primerlaag

De Bodemplaat DF-31 van Navacqs is vervaardigd uit zwaar gietstaal. De deck sockets zijn voorzien van een speciale primer. Deze grondverf zorgt ervoor dat de bodemplaten niet gaan roesten. Het is niet nodig de primer te verwijderen voor het aanbrengen van de las. Extra rookvorming kan echter wel optreden bij het lassen. Indien gewenst kan de primer plaatselijk verwijderd worden.

Technische tekening beschikbaar

De exacte maatvoering van de Bodemplaat DF-31 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de DF-31 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)



De Bodemplaat DF-31 is vergelijkbaar met de volgende artikelen van andere fabrikanten

FR-31B

Specificaties
Product
Bodemplaat DF-31
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstaal
Afwerking
Gestraald en behandeld met primer (direct te lassen)
Gewicht
3,7 Kg
Downloads

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)
