Breech Base Twistlock BF-66

Breech Base Twistlock BF-66

  • Vergrendel zeecontainer aan onderzijde
  • Gebruik in combinatie met de Breech Base Bodemplaat DF-66
  • Leverbaar met links- en rechtssluitende vergrendeling
  • Gegalvaniseerd staal voor jarenlang gebruik
  • Gedetailleerde technische tekening beschikbaar (Download)
Aantal vanaf 1+ 4+ 8+ 16+
Prijs per stuk* €57,00 €51,50 €48,50 €45,00
* Prijs per stuk excl. BTW
Artikelnummer: Niet beschikbaar

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Breech Base Twistlock BF-66

De Breech Base Twistlock BF-66 is ontworpen om de onderzijde van een container te vergrendelen. Deze twistlock is vergelijkbaar met de Dovetail Twistlock BF-11, maar heeft een andere onderkant. De BF-66 kan alleen vanaf boven geplaatst worden en is in vier richtingen te gebruiken. Deze twistlock met ronde onderkant kan alleen gebruikt worden in combinatie met de Breech Base Bodemplaat DF-66, of in een uitsparing in het dek van een schip. De BF-66 Breech Base twistlock is leverbaar in een linkssluitende en een rechtssluitende variant. Ieder product is vervaardigd uit hoogwaardig gegalvaniseerd staal en is hiermee geschikt voor jarenlang gebruik. De exacte maatvoering van de Breech Base Twistlock BF-66 is terug te vinden op de technische tekening.

Vergrendel zeecontainer aan onderzijde

De Breech Base Twistlock BF-66 is speciaal ontwikkeld om een container vanaf de onderzijde vast te zetten en te vergrendelen. Het omzetten van de hendel van de BF-66 zorgt voor de vergrendeling. Dankzij het doordachte ontwerp kan de vergrendeling niet losschieten door bijvoorbeeld trilling of weersinvloeden.

De Breech Base Twistlock BF-66 is net als de Dovetail Twistlock BF-11 geschikt voor het zekeren en vergrendelen van containers aan de onderzijde. De BF-66 twistlock wijkt in twee opzichten af van de Dovetail Twistlock BF-11:

  • De BF-66 kan alleen vanaf boven geplaatst worden. Dit wordt veelal gebruikt in het geval van krappe ruimtes, bijvoorbeeld als er al een andere container naast geplaatst is. Vooral in de binnenvaart kan dit een uitkomst zijn. In sommige gevallen is er een uitsparing in het dek aangebracht, vergelijkbaar met de Breech Base Bodemplaat DF-66
  • De BF-66 twist lock is in vier richtingen te plaatsen. In bepaalde situaties kan het handig zijn om containers verschillend te oriënteren, bijvoorbeeld bij een combinatie van verschillende soorten lading aan dek van een schip. Ook biedt dit de flexibiliteit om het Breech Base Sjoroog (D-Ring) LP-21 te gebruiken, voor het vastsjorren van lading.

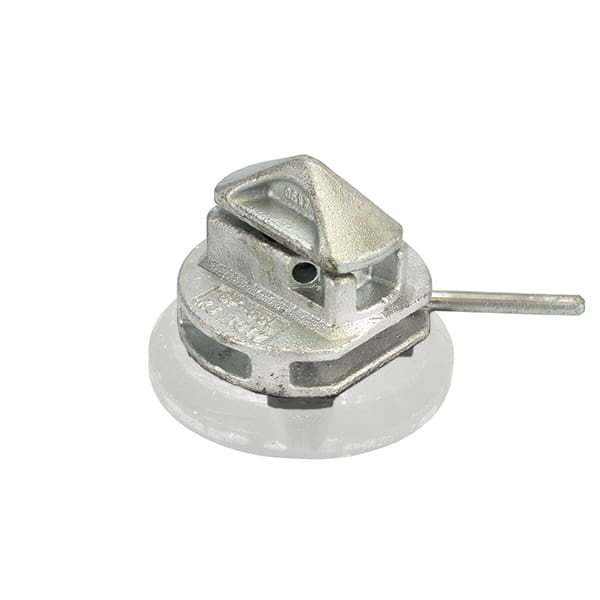

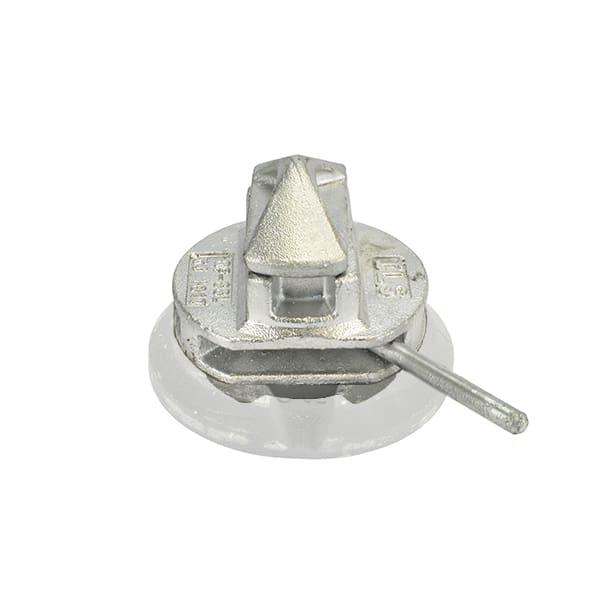

Gebruik in combinatie met de Breech Base Bodemplaat DF-66

De Breech Base Twistlock BF-66 kan alleen gebruikt worden in combinatie met de Breech Base Bodemplaat DF-66. Deze twist lock wordt geplaatst in de bijbehorende bodemplaat (niet meegeleverd, los te bestellen). Daarnaast is de DF-66 te gebruiken op een (binnenvaarts)schip, waar breech base uitsparingen aanwezig zijn in het dek.

De bijbehorende Breech Base Bodemplaat DF-66 is ook te gebruiken in combinatie met het Breech Base Sjoroog (D-Ring) LP-21. Hierdoor kan snel geschakeld worden tussen vervoer van containers en het tijdelijk plaatsen van een extra sjoroog om lading op het dek vast te zetten.

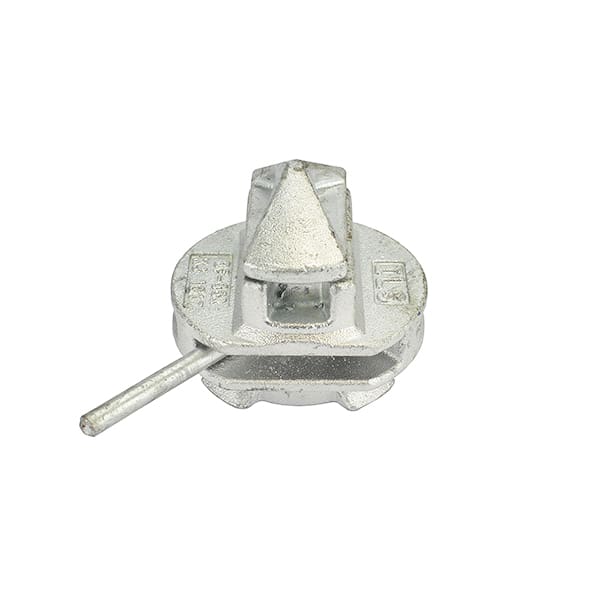

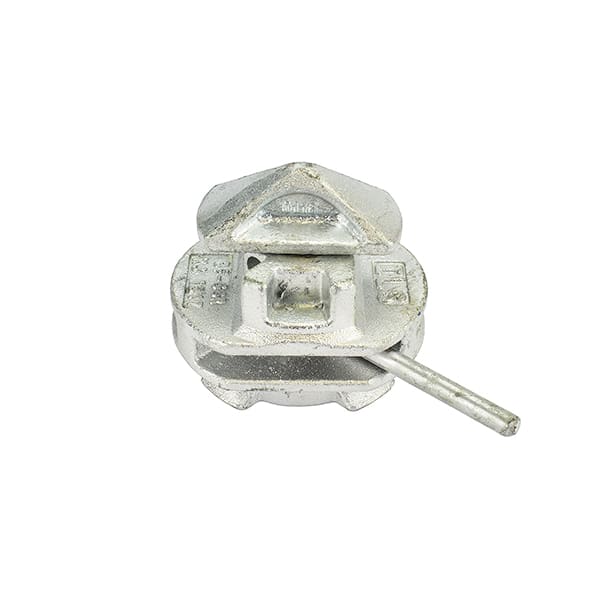

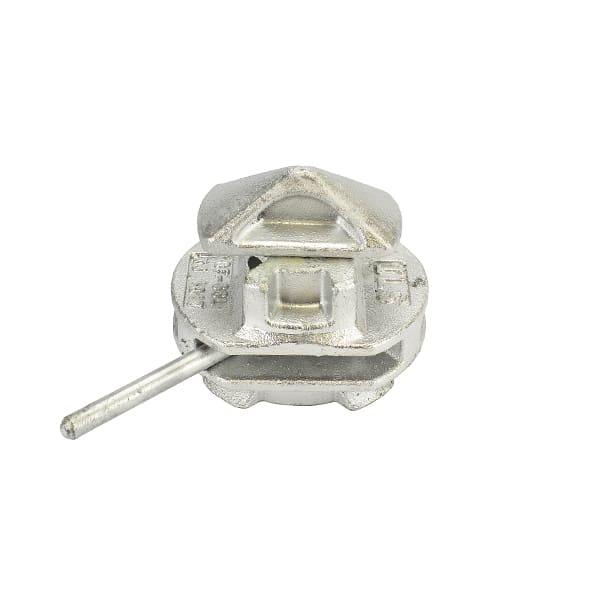

Leverbaar met links- en rechtssluitende vergrendeling

De BF-66 Breech Base twistlock is leverbaar in een linkssluitende en een rechtssluitende variant. De hendel van de linkssluitende twistlock staat in neutrale positie aan de rechterkant. Door de hendel met de hand naar links om te zetten draait ook de punt aan de bovenkant van de twistlock mee. De vergrendeling vindt plaats binnenin het hoekpunt van de container, de corner casting. De rechtssluitende variant werkt hetzelfde, alleen de positie van de hendel is gespiegeld aan de linkssluitende BF-66. De hendel staat namelijk aan de linkerkant en wordt handmatig omgezet naar rechts om een container te borgen.

Qua gebruik zijn de linker en rechter variant identiek. Het hangt af van de voorkeur welke keuze wordt gemaakt. Veelvoorkomend is het gebruik van 2 linkssluitende en twee rechtssluitende twistlocks bij één container. In dit geval staan alle hendels naar binnen als de twistlocks correct vergrendeld zijn. Een andere overweging is om te kiezen voor één type twistlock, bijvoorbeeld allemaal linkssluitend. Het voordeel hiervan is dat alle hendels in gesloten toestand dezelfde kant op wijzen. Het werkt doorgaans sneller en de kans of fouten is kleiner. Het is immers niet mogelijk om links- en rechtssluitende twist locks per ongeluk te verwisselen tijdens het plaatsen op het dek.

Gegalvaniseerd staal voor jarenlang gebruik

De Breech Base Twistlock BF-66 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen weersinvloeden en zeewater. Door het beschermen tegen corrosie kunnen de twistlocks jarenlang gebruikt worden.

Betrouwbare vergrendeling

Bij het vergrendelen van de Breech Base Twistlock verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Het bevorderd daarmee de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Breech Base Twistlock BF-66 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de BF-66 ingeladen worden in een technisch tekenpakket voor het ontwerpen van een maatwerk constructie.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket



De Breech Base Twistlock BF-66 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B-22, B-22/L, B-22/R, B-22L, B-22R, F656

Specificaties
Product
Breech Base Twistlock BF-66
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
5,7 Kg
Downloads

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Productbeschrijving Breech Base Twistlock BF-66

De Breech Base Twistlock BF-66 is ontworpen om de onderzijde van een container te vergrendelen. Deze twistlock is vergelijkbaar met de Dovetail Twistlock BF-11, maar heeft een andere onderkant. De BF-66 kan alleen vanaf boven geplaatst worden en is in vier richtingen te gebruiken. Deze twistlock met ronde onderkant kan alleen gebruikt worden in combinatie met de Breech Base Bodemplaat DF-66, of in een uitsparing in het dek van een schip. De BF-66 Breech Base twistlock is leverbaar in een linkssluitende en een rechtssluitende variant. Ieder product is vervaardigd uit hoogwaardig gegalvaniseerd staal en is hiermee geschikt voor jarenlang gebruik. De exacte maatvoering van de Breech Base Twistlock BF-66 is terug te vinden op de technische tekening.

Vergrendel zeecontainer aan onderzijde

De Breech Base Twistlock BF-66 is speciaal ontwikkeld om een container vanaf de onderzijde vast te zetten en te vergrendelen. Het omzetten van de hendel van de BF-66 zorgt voor de vergrendeling. Dankzij het doordachte ontwerp kan de vergrendeling niet losschieten door bijvoorbeeld trilling of weersinvloeden.

De Breech Base Twistlock BF-66 is net als de Dovetail Twistlock BF-11 geschikt voor het zekeren en vergrendelen van containers aan de onderzijde. De BF-66 twistlock wijkt in twee opzichten af van de Dovetail Twistlock BF-11:

  • De BF-66 kan alleen vanaf boven geplaatst worden. Dit wordt veelal gebruikt in het geval van krappe ruimtes, bijvoorbeeld als er al een andere container naast geplaatst is. Vooral in de binnenvaart kan dit een uitkomst zijn. In sommige gevallen is er een uitsparing in het dek aangebracht, vergelijkbaar met de Breech Base Bodemplaat DF-66
  • De BF-66 twist lock is in vier richtingen te plaatsen. In bepaalde situaties kan het handig zijn om containers verschillend te oriënteren, bijvoorbeeld bij een combinatie van verschillende soorten lading aan dek van een schip. Ook biedt dit de flexibiliteit om het Breech Base Sjoroog (D-Ring) LP-21 te gebruiken, voor het vastsjorren van lading.

Gebruik in combinatie met de Breech Base Bodemplaat DF-66

De Breech Base Twistlock BF-66 kan alleen gebruikt worden in combinatie met de Breech Base Bodemplaat DF-66. Deze twist lock wordt geplaatst in de bijbehorende bodemplaat (niet meegeleverd, los te bestellen). Daarnaast is de DF-66 te gebruiken op een (binnenvaarts)schip, waar breech base uitsparingen aanwezig zijn in het dek.

De bijbehorende Breech Base Bodemplaat DF-66 is ook te gebruiken in combinatie met het Breech Base Sjoroog (D-Ring) LP-21. Hierdoor kan snel geschakeld worden tussen vervoer van containers en het tijdelijk plaatsen van een extra sjoroog om lading op het dek vast te zetten.

Leverbaar met links- en rechtssluitende vergrendeling

De BF-66 Breech Base twistlock is leverbaar in een linkssluitende en een rechtssluitende variant. De hendel van de linkssluitende twistlock staat in neutrale positie aan de rechterkant. Door de hendel met de hand naar links om te zetten draait ook de punt aan de bovenkant van de twistlock mee. De vergrendeling vindt plaats binnenin het hoekpunt van de container, de corner casting. De rechtssluitende variant werkt hetzelfde, alleen de positie van de hendel is gespiegeld aan de linkssluitende BF-66. De hendel staat namelijk aan de linkerkant en wordt handmatig omgezet naar rechts om een container te borgen.

Qua gebruik zijn de linker en rechter variant identiek. Het hangt af van de voorkeur welke keuze wordt gemaakt. Veelvoorkomend is het gebruik van 2 linkssluitende en twee rechtssluitende twistlocks bij één container. In dit geval staan alle hendels naar binnen als de twistlocks correct vergrendeld zijn. Een andere overweging is om te kiezen voor één type twistlock, bijvoorbeeld allemaal linkssluitend. Het voordeel hiervan is dat alle hendels in gesloten toestand dezelfde kant op wijzen. Het werkt doorgaans sneller en de kans of fouten is kleiner. Het is immers niet mogelijk om links- en rechtssluitende twist locks per ongeluk te verwisselen tijdens het plaatsen op het dek.

Gegalvaniseerd staal voor jarenlang gebruik

De Breech Base Twistlock BF-66 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen weersinvloeden en zeewater. Door het beschermen tegen corrosie kunnen de twistlocks jarenlang gebruikt worden.

Betrouwbare vergrendeling

Bij het vergrendelen van de Breech Base Twistlock verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Het bevorderd daarmee de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Breech Base Twistlock BF-66 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de BF-66 ingeladen worden in een technisch tekenpakket voor het ontwerpen van een maatwerk constructie.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket



De Breech Base Twistlock BF-66 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B-22, B-22/L, B-22/R, B-22L, B-22R, F656

Product
Breech Base Twistlock BF-66
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
5,7 Kg

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket
