Corner Castings

Corner Castings

  • Geschikt als hoekstukken van een zeecontainer of constructie
  • Geproduceerd volgens internationale ISO 1161:1984 standaard
  • Set van 4 (onder- of bovenkant) of 8 stuks (complete container)
  • Vervaardigd uit gietstaal (Cast Steel) en ‘primer coated’
  • Technische tekening beschikbaar (Download Top | Bottom)
Aantal vanaf 1+ 4+ 8+
Prijs per stuk* €64,50 €61,50 €58,00
Aantal vanaf 1+ 2+ 4+
Prijs per stuk* €246,00 €232,00 €212,00
Aantal vanaf 1+ 2+ 3+
Prijs per stuk* €464,00 €424,00 €388,00
* Prijs per stuk excl. BTW
Artikelnummer: Niet beschikbaar

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Corner Castings

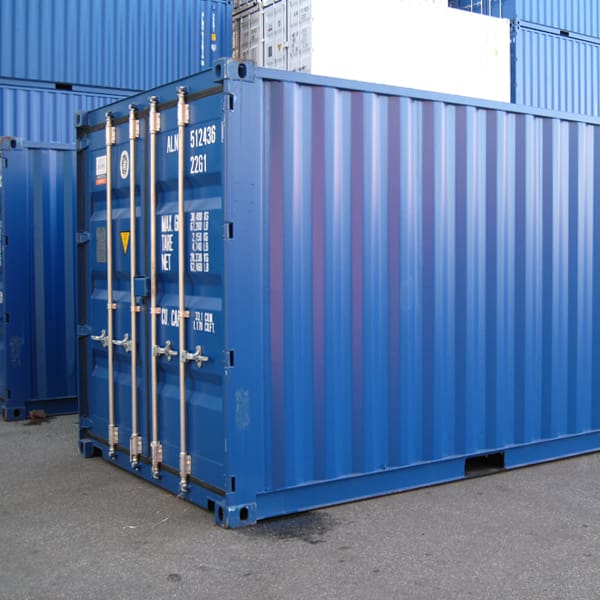

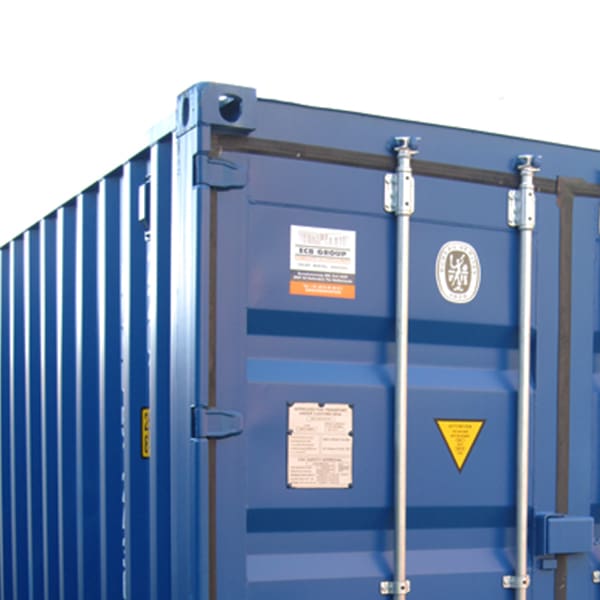

Corner Castings zijn bevestigd op de hoekpunten van een container. Deze gietstalen hoekstukken zijn geschikt voor het bouwen van een complete container, uitvoeren van reparatiewerk of toe te passen op zelf ontworpen constructies. De Corner Castings zijn geproduceerd volgens internationale ISO standaard (1161:1984). Het product is leverbaar in 4 varianten, namelijk: Top Left, Top Right, Bottom Right en Bottom Left. Ieder blok is vervaardigd uit zwaar gietstaal en voorzien van een beschermende primerlaag. Dankzij de hoge kwaliteit gietstaal heeft een Corner Casting een geteste breeksterkte van maar liefst 50T. De exacte maatvoering van de Corner Castings is terug te vinden op de technische tekening.

Geschikt als hoekstukken van een zeecontainer of constructie

De gecertificeerde Corner Castings zijn hoekstukken van een container. Ze kunnen toegepast worden voor meerdere doeleinden. De gietstalen hoekstukken zijn geschikt voor het bouwen van een complete container, of reparatiewerk. De Corner Castings worden vaak toegepast bij een eigen ontworpen constructie. De standaardmaat maakt het mogelijk om de constructie te plaatsen aan dek van een schip, op een ponton of op een andere zeecontainer. De vergrendeling van een container of constructie kan door middel van intermediate of dovetail twistlocks.

Geproduceerd volgens internationale ISO 1161:1984 standaard

De Corner Castings zijn geproduceerd volgens internationale ISO standaard (1161:1984). Door deze standaard kan ieder cornerblok gebruikt worden voor o.a. alle 10, 20, 30, 40 en 45 foot (Ft.) zeecontainers wereldwijd. Tevens zijn de Corner Castings volledig compatibel met alle varianten twistlocks in het assortiment van Navacqs. De meest gebruikte twistlocks zijn de Dovetail BF-11 twistlock voor plaatsing onder een zeecontainer en de intermediate IF-51 twist lock voor vergrendeling tussen twee gestapelde containers in.

Set van 4 (onder- of bovenkant) of 8 stuks (complete container)

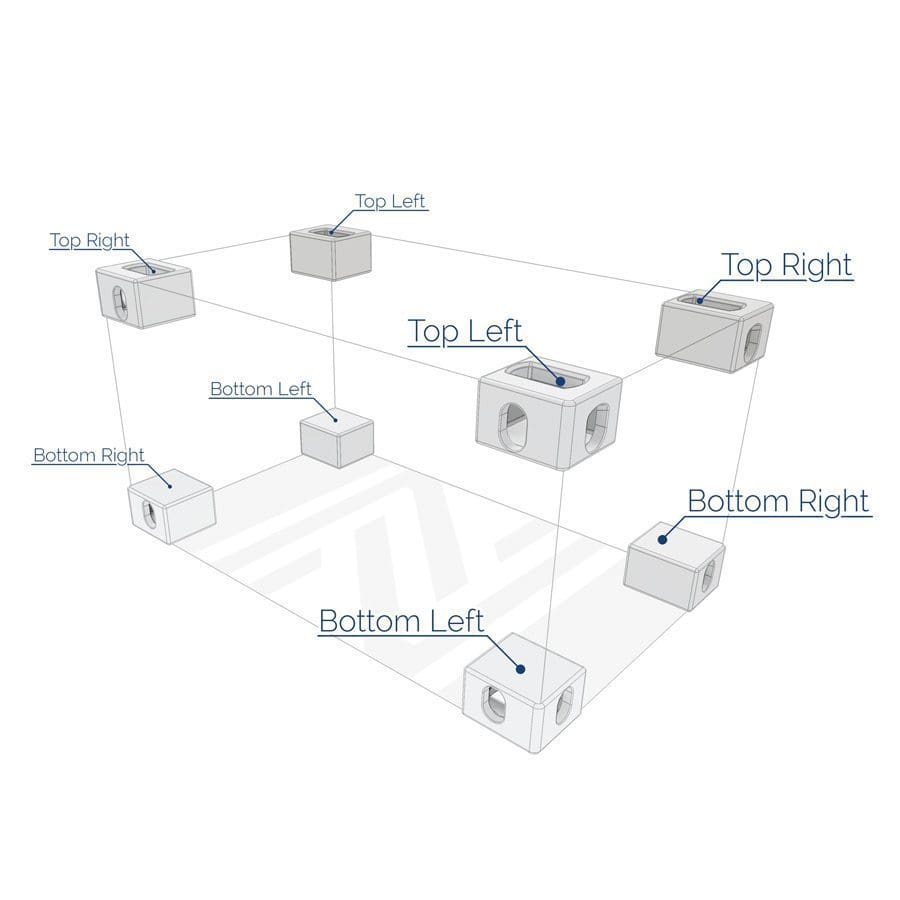

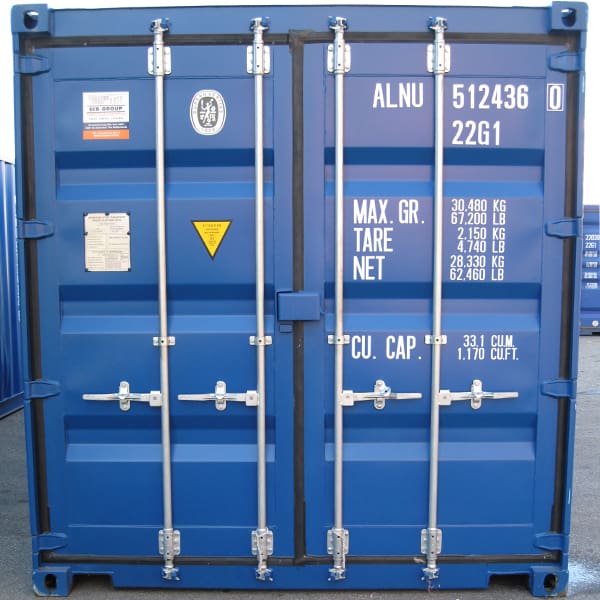

Een zeecontainer bestaat totaal uit 8 corner castings. Vanaf de kopse kant van de container gezien zijn de twee hoeken aan de onderzijde de “Bottom Left” en “Bottom Right”. Ditzelfde geldt voor de bovenzijde vanaf de kopse kant van de container. Hier zijn de “Top Left” en “Top Right” cornerblokken op de hoekpunten gemonteerd.

Iedere hoekstuk is los te bestellen. Ook is het mogelijk om de corner castings per set te kopen. Een set bestaat uit 4 hoekpunten, geschikt om aan de onderkant of aan de bovenkant van een constructie te bevestigen. De corner castings zijn ook als set van 8 stuks beschikbaar, voor een volledige zeecontainer of vergelijkbare constructie.

De “Set Top” Bestaat uit:

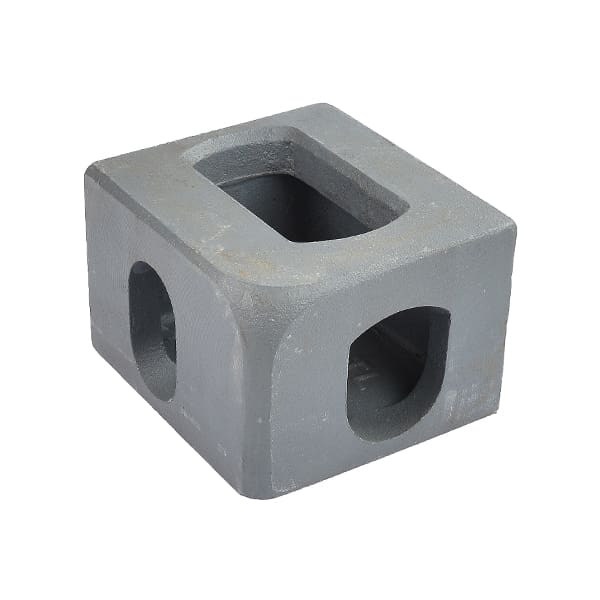

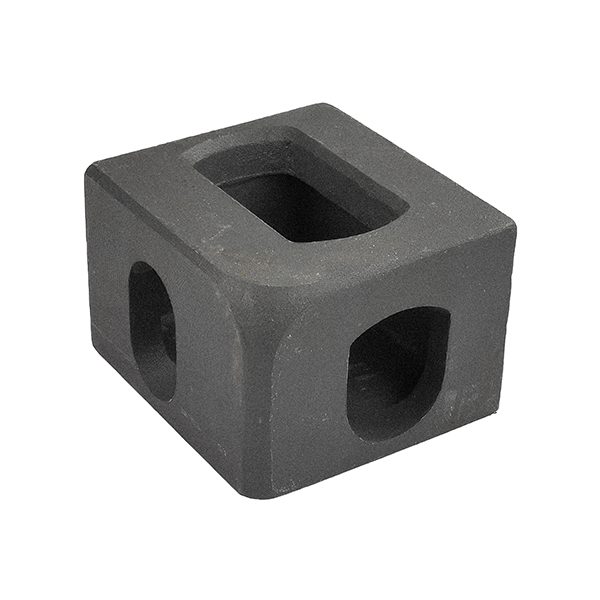

  • 2x Corner Casting “Top Left”
  • 2x Corner Casting “Top Right”

De “Set Bottom” bestaat uit:

  • 2x Corner Casting “Bottom Left”
  • 2x Corner Casting “Bottom Right”

De “Set Compleet” bestaat uit:

  • 2x Corner Casting “Top Left”
  • 2x Corner Casting “Top Right”
  • 2x Corner Casting “Bottom Left”
  • 2x Corner Casting “Bottom Right”

Vervaardigd uit gietstaal (Cast Steel) en ‘primer coated’

De Corner Castings van Navacqs zijn vervaardigd uit zwaar gietstaal. Dankzij dit materiaal heeft een Corner Casting een geteste breeksterkte van maar liefst 50T. De corner castings zijn voorzien van een speciale primer. Deze grondverf zorgt ervoor dat de hoekstukken niet gaan roesten. De primer heeft geen effect op de kwaliteit van de las, het is niet nodig om het voor het lassen te verwijderen. Extra rookvorming kan echter wel optreden tijdens het lassen. Indien gewenst kan de primer plaatselijk weggeslepen worden.

Naast het beschermen van het staal zorgt de primer ook voor een goede hechting voor eventuele andere verf ter afwerking. Het is direct geschikt om te spuiten in iedere gewenste kleur.

Technische tekening beschikbaar

De exacte maatvoering van de Corner Castings is terug te vinden op de technische tekening in .pdf formaat. Er is een tekening van de Corner Casting Top Left en de Corner Casting Bottom Left. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kunnen de Corner Castings ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de variant “Top Left” (.pdf)

Download hier de technische tekening van de variant “Bottom Left” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)





De Corner Castings zijn vergelijkbaar met de volgende artikelen van andere fabrikanten

1-12-15-BL, 1-12-15-BR, 1-12-15-TL, 1-12-15-TR, CO-BL, CO-BR, CO-TL, CO-TR, 1-12-15-BL, MK-OB, MK-OBL, MK-OBR, MK-OT, MK-OTL, MK-OTR

Specificaties
Product Corner Castings
Breeksterkte
500 Kn (≈50 T)
Gewicht 11 kg
Materiaal Gietstaal
Materiaalgroep 1.2 (Volgens EN-ISO 15608)
Oppervlaktebehandeling Primer Coated*

* De coating is geschikt om te lassen. Houd rekening met extra rookvorming. Indien gewenst kan de coating plaatselijk verwijderd worden.

Downloads

Download hier de technische tekening van de variant “Top Left” (.pdf)

Download hier de technische tekening van de variant “Bottom Left” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)

Productbeschrijving Corner Castings

Corner Castings zijn bevestigd op de hoekpunten van een container. Deze gietstalen hoekstukken zijn geschikt voor het bouwen van een complete container, uitvoeren van reparatiewerk of toe te passen op zelf ontworpen constructies. De Corner Castings zijn geproduceerd volgens internationale ISO standaard (1161:1984). Het product is leverbaar in 4 varianten, namelijk: Top Left, Top Right, Bottom Right en Bottom Left. Ieder blok is vervaardigd uit zwaar gietstaal en voorzien van een beschermende primerlaag. Dankzij de hoge kwaliteit gietstaal heeft een Corner Casting een geteste breeksterkte van maar liefst 50T. De exacte maatvoering van de Corner Castings is terug te vinden op de technische tekening.

Geschikt als hoekstukken van een zeecontainer of constructie

De gecertificeerde Corner Castings zijn hoekstukken van een container. Ze kunnen toegepast worden voor meerdere doeleinden. De gietstalen hoekstukken zijn geschikt voor het bouwen van een complete container, of reparatiewerk. De Corner Castings worden vaak toegepast bij een eigen ontworpen constructie. De standaardmaat maakt het mogelijk om de constructie te plaatsen aan dek van een schip, op een ponton of op een andere zeecontainer. De vergrendeling van een container of constructie kan door middel van intermediate of dovetail twistlocks.

Geproduceerd volgens internationale ISO 1161:1984 standaard

De Corner Castings zijn geproduceerd volgens internationale ISO standaard (1161:1984). Door deze standaard kan ieder cornerblok gebruikt worden voor o.a. alle 10, 20, 30, 40 en 45 foot (Ft.) zeecontainers wereldwijd. Tevens zijn de Corner Castings volledig compatibel met alle varianten twistlocks in het assortiment van Navacqs. De meest gebruikte twistlocks zijn de Dovetail BF-11 twistlock voor plaatsing onder een zeecontainer en de intermediate IF-51 twist lock voor vergrendeling tussen twee gestapelde containers in.

Set van 4 (onder- of bovenkant) of 8 stuks (complete container)

Een zeecontainer bestaat totaal uit 8 corner castings. Vanaf de kopse kant van de container gezien zijn de twee hoeken aan de onderzijde de “Bottom Left” en “Bottom Right”. Ditzelfde geldt voor de bovenzijde vanaf de kopse kant van de container. Hier zijn de “Top Left” en “Top Right” cornerblokken op de hoekpunten gemonteerd.

Iedere hoekstuk is los te bestellen. Ook is het mogelijk om de corner castings per set te kopen. Een set bestaat uit 4 hoekpunten, geschikt om aan de onderkant of aan de bovenkant van een constructie te bevestigen. De corner castings zijn ook als set van 8 stuks beschikbaar, voor een volledige zeecontainer of vergelijkbare constructie.

De “Set Top” Bestaat uit:

  • 2x Corner Casting “Top Left”
  • 2x Corner Casting “Top Right”

De “Set Bottom” bestaat uit:

  • 2x Corner Casting “Bottom Left”
  • 2x Corner Casting “Bottom Right”

De “Set Compleet” bestaat uit:

  • 2x Corner Casting “Top Left”
  • 2x Corner Casting “Top Right”
  • 2x Corner Casting “Bottom Left”
  • 2x Corner Casting “Bottom Right”

Vervaardigd uit gietstaal (Cast Steel) en ‘primer coated’

De Corner Castings van Navacqs zijn vervaardigd uit zwaar gietstaal. Dankzij dit materiaal heeft een Corner Casting een geteste breeksterkte van maar liefst 50T. De corner castings zijn voorzien van een speciale primer. Deze grondverf zorgt ervoor dat de hoekstukken niet gaan roesten. De primer heeft geen effect op de kwaliteit van de las, het is niet nodig om het voor het lassen te verwijderen. Extra rookvorming kan echter wel optreden tijdens het lassen. Indien gewenst kan de primer plaatselijk weggeslepen worden.

Naast het beschermen van het staal zorgt de primer ook voor een goede hechting voor eventuele andere verf ter afwerking. Het is direct geschikt om te spuiten in iedere gewenste kleur.

Technische tekening beschikbaar

De exacte maatvoering van de Corner Castings is terug te vinden op de technische tekening in .pdf formaat. Er is een tekening van de Corner Casting Top Left en de Corner Casting Bottom Left. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kunnen de Corner Castings ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de variant “Top Left” (.pdf)

Download hier de technische tekening van de variant “Bottom Left” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)





De Corner Castings zijn vergelijkbaar met de volgende artikelen van andere fabrikanten

1-12-15-BL, 1-12-15-BR, 1-12-15-TL, 1-12-15-TR, CO-BL, CO-BR, CO-TL, CO-TR, 1-12-15-BL, MK-OB, MK-OBL, MK-OBR, MK-OT, MK-OTL, MK-OTR

Product Corner Castings
Breeksterkte
500 Kn (≈50 T)
Gewicht 11 kg
Materiaal Gietstaal
Materiaalgroep 1.2 (Volgens EN-ISO 15608)
Oppervlaktebehandeling Primer Coated*

* De coating is geschikt om te lassen. Houd rekening met extra rookvorming. Indien gewenst kan de coating plaatselijk verwijderd worden.

Download hier de technische tekening van de variant “Top Left” (.pdf)

Download hier de technische tekening van de variant “Bottom Left” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de lasinstructies (.pdf)
