Bridgefittings

Bridgefittings

  • Geschikt voor het zijdelings vastzetten van zeecontainers of constructies
  • Borging met behulp van steeksleutel 32 of verstelbare moersleutel (Bahco)
  • Leverbaar in twee afmetingen: small (260 mm) en large (330 mm)
  • Vervaardigd uit gegalvaniseerd staal
  • Gedetailleerde technische tekening beschikbaar (Small | Large)
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* €39,50 €34,00 €28,00 €25,00 €24,00 €22,50
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* €41,50 €35,50 €30,50 €27,50 €25,00 €24,00
* Prijs per stuk excl. BTW
Artikelnummer: Niet beschikbaar

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Bridgefittings

Zijdelings koppelen van zeecontainers is mogelijk met de stalen Bridge Fittings. Dankzij het verstelbare systeem (met schroefdraad) zijn twee containers snel te koppelen. Het schroefdraad van de bridgefitting kan worden aangedraaid met steeksleutel 32 of met een verstelbare moersleutel (Bahco). Bridge Fittings zijn leverbaar in twee lengtes: de kleinste variant is maximaal 260 mm breed en de grotere uitvoering heeft een een maximale breedte van 330 mm. De Bridge Fittings zijn vervaardigd uit hoogwaardig gegalvaniseerd staal. De afwerking maakt het geschikt voor jarenlang intensief gebruik. De exacte maatvoering van de Bridge Fitting is terug te vinden op de technische tekening.

Geschikt voor het zijdelings vastzetten van containers of constructies

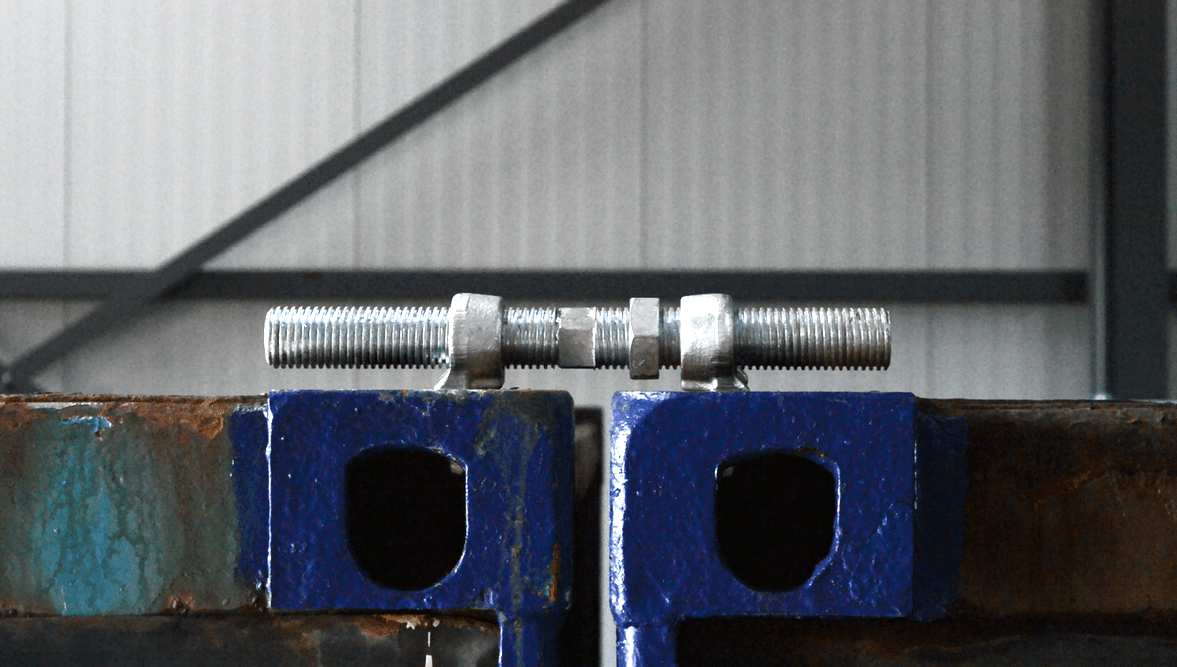

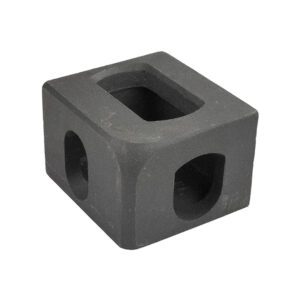

De Bridge Fittings zijn speciaal ontwikkeld om containers zijdelings vast te zetten. Dankzij het verstelbare systeem van de Bridge Fitting kunnen containers eenvoudig aan elkaar worden vastgeklemd. Beide uiteinden van de fitting worden geplaatst in de hoekstukken, ook wel Corner Castings genoemd, van de containers. Deze corner castings zijn standaard voorzien van een speciale opening aan zijkant. De Bridge Fittings kunnen eenvoudig vastgeklemd worden in deze opening.

De Bridge Fittings worden voornamelijk gebruikt om containers vast te zetten aan boord. Daarnaast kunnen containers aan wal kunnen vastgezet worden met de fittings. Naast het vastzetten van containers kunnen ook diverse eigen ontworpen constructies en portocabins stevig en veilig verankerd door Bridge Fittings, mits deze voorzien zijn van ISO Corner Castings.

Voor het verticaal stapelen van containers of constructies zijn andere lashing producten geschikt. Zo zijn de Intermediate Twistlock IF-51 en Depot Stacker uitermate geschikt voor verticale verankering van containers.

Borging met behulp van steeksleutel 32 of verstelbare moersleutel (Bahco)

De Bridge Fittings van Navacqs zijn flexibel inzetbaar. De ruimte tussen twee containers of constructies is niet altijd gelijk. Het doordachte ontwerp maakt het mogelijk om de maat af te stemmen op de tussenruimte tussen twee containers.

De fitting bestaat uit twee stalen klauwen die verbonden zijn aan een pen. De pen is voorzien van schroefdraad. Bij het aandraaien van de stalen pen komen de vergrendelingen dichter naar elkaar toe. Het schroefdraad van de bridgefitting kan worden aangedraaid met steeksleutel 32 of met een verstelbare moersleutel (Bahco).

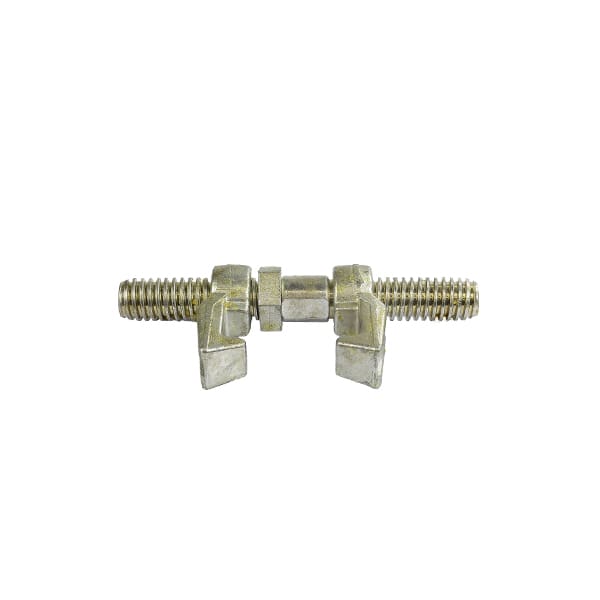

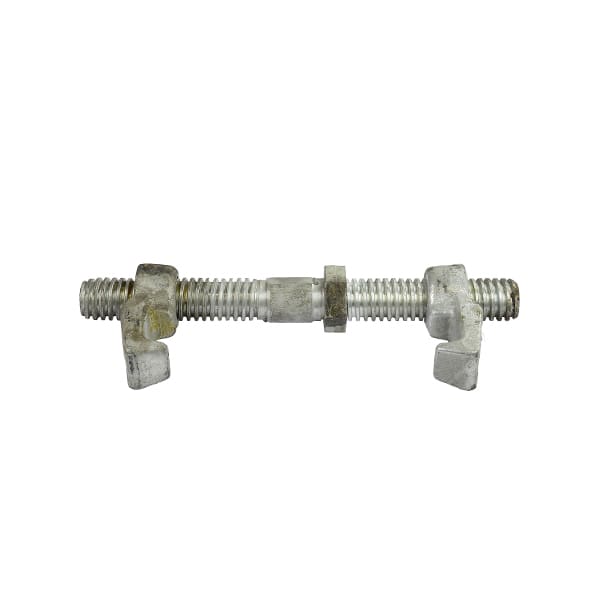

Leverbaar in twee afmetingen: small (260 mm) en large (330 mm)

Het verschil tussen de variant van 260 mm en 330 mm is de tussenruimte van de te schakelen containers. In een situatie waarbij de containers strak tegen elkaar aan geplaatst zijn volstaat de uitvoering van 260 mm. De grotere bridge fitting van 330 mm biedt meer flexibiliteit en kan een uitkomst zijn in een situatie waarbij de tussenruimte van de containers groter is. Beide Bridge Fittings kunnen gemakkelijk op lengte gebracht worden door het aandraaien van het schroefdraad.

Vervaardigd uit gegalvaniseerd staal

De Bridge Fittings zijn vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor zijn ze beschermd tegen weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de fittings voor langdurige tijd gebruikt kunnen worden.

Voor een soepele werking en langdurige levensduur is het aan te raden de fittings regelmatig in te vetten. Dit voorkomt dat vuil in het schroefdraad terecht komt. Ook biedt het extra bescherming tegen allerlei weersinvloeden.

Gedetailleerde technische tekening beschikbaar

De exacte maatvoering van de Bridge Fitting is terug te vinden op de technische (.pdf). Er is een tekening beschikbaar voor de “Small” variant (260 mm) en van de “Large” (330 mm). Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kunnen de Bridge Fittings ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de variant “Small 260 mm” (.pdf)

Download hier de technische tekening van de variant “Large 330 mm” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Bridgefittings is vergelijkbaar met de volgende artikelen van andere fabrikanten

B7.1, BE-A1, BF-1, H-3, SB-1S

Downloads

Download hier de technische tekening van de variant “Small 260 mm” (.pdf)

Download hier de technische tekening van de variant “Large 330 mm” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Productbeschrijving Bridgefittings

Zijdelings koppelen van zeecontainers is mogelijk met de stalen Bridge Fittings. Dankzij het verstelbare systeem (met schroefdraad) zijn twee containers snel te koppelen. Het schroefdraad van de bridgefitting kan worden aangedraaid met steeksleutel 32 of met een verstelbare moersleutel (Bahco). Bridge Fittings zijn leverbaar in twee lengtes: de kleinste variant is maximaal 260 mm breed en de grotere uitvoering heeft een een maximale breedte van 330 mm. De Bridge Fittings zijn vervaardigd uit hoogwaardig gegalvaniseerd staal. De afwerking maakt het geschikt voor jarenlang intensief gebruik. De exacte maatvoering van de Bridge Fitting is terug te vinden op de technische tekening.

Geschikt voor het zijdelings vastzetten van containers of constructies

De Bridge Fittings zijn speciaal ontwikkeld om containers zijdelings vast te zetten. Dankzij het verstelbare systeem van de Bridge Fitting kunnen containers eenvoudig aan elkaar worden vastgeklemd. Beide uiteinden van de fitting worden geplaatst in de hoekstukken, ook wel Corner Castings genoemd, van de containers. Deze corner castings zijn standaard voorzien van een speciale opening aan zijkant. De Bridge Fittings kunnen eenvoudig vastgeklemd worden in deze opening.

De Bridge Fittings worden voornamelijk gebruikt om containers vast te zetten aan boord. Daarnaast kunnen containers aan wal kunnen vastgezet worden met de fittings. Naast het vastzetten van containers kunnen ook diverse eigen ontworpen constructies en portocabins stevig en veilig verankerd door Bridge Fittings, mits deze voorzien zijn van ISO Corner Castings.

Voor het verticaal stapelen van containers of constructies zijn andere lashing producten geschikt. Zo zijn de Intermediate Twistlock IF-51 en Depot Stacker uitermate geschikt voor verticale verankering van containers.

Borging met behulp van steeksleutel 32 of verstelbare moersleutel (Bahco)

De Bridge Fittings van Navacqs zijn flexibel inzetbaar. De ruimte tussen twee containers of constructies is niet altijd gelijk. Het doordachte ontwerp maakt het mogelijk om de maat af te stemmen op de tussenruimte tussen twee containers.

De fitting bestaat uit twee stalen klauwen die verbonden zijn aan een pen. De pen is voorzien van schroefdraad. Bij het aandraaien van de stalen pen komen de vergrendelingen dichter naar elkaar toe. Het schroefdraad van de bridgefitting kan worden aangedraaid met steeksleutel 32 of met een verstelbare moersleutel (Bahco).

Leverbaar in twee afmetingen: small (260 mm) en large (330 mm)

Het verschil tussen de variant van 260 mm en 330 mm is de tussenruimte van de te schakelen containers. In een situatie waarbij de containers strak tegen elkaar aan geplaatst zijn volstaat de uitvoering van 260 mm. De grotere bridge fitting van 330 mm biedt meer flexibiliteit en kan een uitkomst zijn in een situatie waarbij de tussenruimte van de containers groter is. Beide Bridge Fittings kunnen gemakkelijk op lengte gebracht worden door het aandraaien van het schroefdraad.

Vervaardigd uit gegalvaniseerd staal

De Bridge Fittings zijn vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor zijn ze beschermd tegen weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de fittings voor langdurige tijd gebruikt kunnen worden.

Voor een soepele werking en langdurige levensduur is het aan te raden de fittings regelmatig in te vetten. Dit voorkomt dat vuil in het schroefdraad terecht komt. Ook biedt het extra bescherming tegen allerlei weersinvloeden.

Gedetailleerde technische tekening beschikbaar

De exacte maatvoering van de Bridge Fitting is terug te vinden op de technische (.pdf). Er is een tekening beschikbaar voor de “Small” variant (260 mm) en van de “Large” (330 mm). Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kunnen de Bridge Fittings ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de variant “Small 260 mm” (.pdf)

Download hier de technische tekening van de variant “Large 330 mm” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Bridgefittings is vergelijkbaar met de volgende artikelen van andere fabrikanten

B7.1, BE-A1, BF-1, H-3, SB-1S

Download hier de technische tekening van de variant “Small 260 mm” (.pdf)

Download hier de technische tekening van de variant “Large 330 mm” (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket
