Semi Automatic Twistlock IF-56

Semi Automatic Twistlock IF-56

  • Speciaal ontworpen om containers te stapelen en vast te zetten
  • Vergrendeling sluit volledig automatisch bij plaatsen container
  • Geschikt om gestapelde containers te hijsen
  • Gedetailleerde technische tekening beschikbaar (Downloaden)
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk * € 39,50 € 35,00 € 32,00 € 29,50 € 27,50 € 26,00
* Prijs per stuk excl. BTW

?

Orders die op werkdagen (ma – vrij) voor 16:00 worden besteld, worden dezelfde dag nog verzonden (vanuit onze eigen voorraad). De volgende werkdag wordt uw bestelling al bij u geleverd door UPS.

Liever een ander moment? U kunt ook zelf een bezorgdag kiezen in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

?

Let op: gratis verzending vanaf €50,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

10-03-0003-00

Op voorraad

  • Omschrijving
  • Specificaties
  • Downloads
Omschrijving

Productbeschrijving

Semi Automatic Twistlock IF-56

De Semi Automatic Twistlock IF-56 is speciaal om ontwikkeld om snel twee verticaal gestapelde zeecontainers stevig te verankeren. Deze halfautomatische twistlock onderscheid zich doordat deze automatisch vergrendeld bij het plaatsen in een ISO 1161:1984 corner casting. De gele punt wijst hierbij altijd naar boven. Vergrendeling bij het plaatsen gebeurt automatisch, maar bij het loskoppelen moet er aan de oranje knop met RVS staalkabel worden getrokken. De IF-56 kan zowel in het hoekpunt van de bovenste als de onderste container worden bevestigd. In totaal zijn er voor het koppelen van twee zeecontainers vier (halfautomatische) twistlocks benodigd.

Qua toepassing lijkt de Semi Automatic Twistlock IF-56 veel op de IF-51 Intermediate twistlock. Beiden vormen een stevige vergrendeling tussen twee zeecontainers. Toch zijn er twee belangrijke verschillen. Ten eerste vergrendeld de IF-56 automatisch bij het plaatsen op en een andere container. Bij de IF-51 moet de hendel naderhand handmatig worden omgezet. De toepassing van de semi automatische twistlock IF-56 resulteert doorgaans in een snellere werkwijze. Een ander groot verschil is dat de halfautomatische IF-56 geschikt is om meerdere containers te hijsen. De hoge veilige werklast (SWL) van maar liefst 250 kN zorgt ervoor dat deze twistlock niet enkel dient voor vergrendeling, maar ook in verticale richting te belasten is. Let op: het hijsen mag alleen gebeuren onder strikt gecontroleerde omstandigheden. Zie voor meer informatie over het hijsen de (Engelstalige) gebruiksaanwijzing.

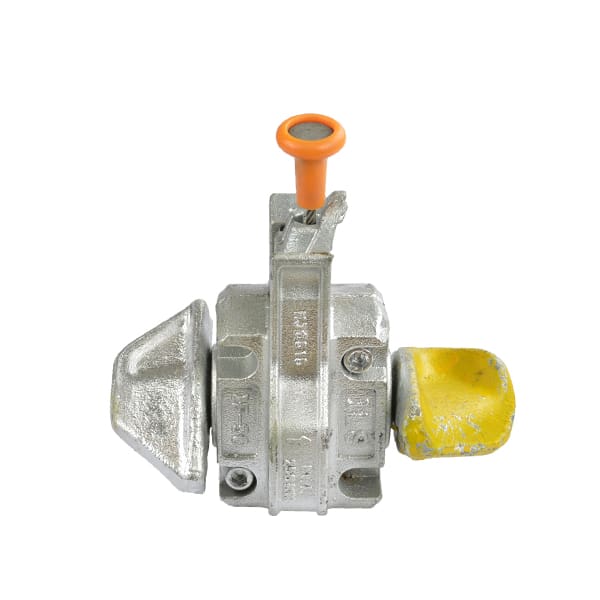

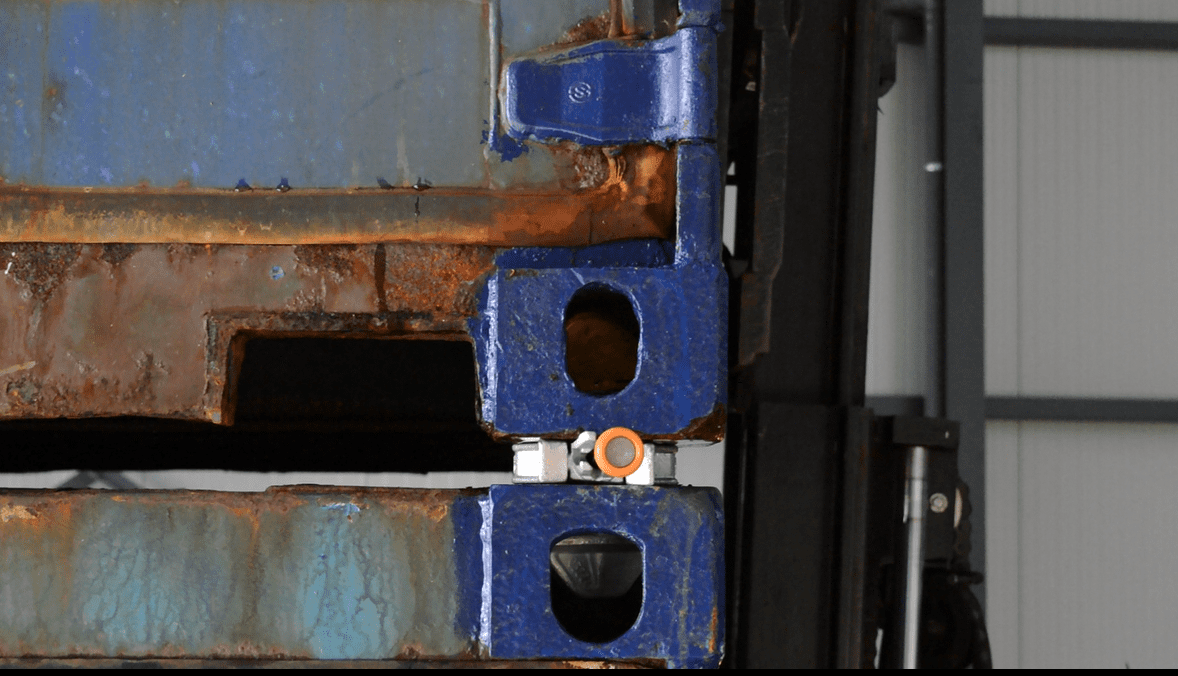

Plaatsen van twistlock aan bovenkant container

Als de vier halfautomatische twistlocks aan bovenzijde van een container zijn geplaatst, kan daar bovenop een andere container worden gepositioneerd. De speciale vorm van de gele punt draait mee als het gewicht van de container volledig op de twistlock terecht komt. De ingebouwde veer komt onder spanning te staan. Zodra de gele punt van de Semi Automatic Twistlock IF-56 in zijn geheel in de hoek van de container is, valt de tegendruk weg en schiet de gele punt terug in de vergrendelde positie.

Plaatsen van twistlock aan onderkant container

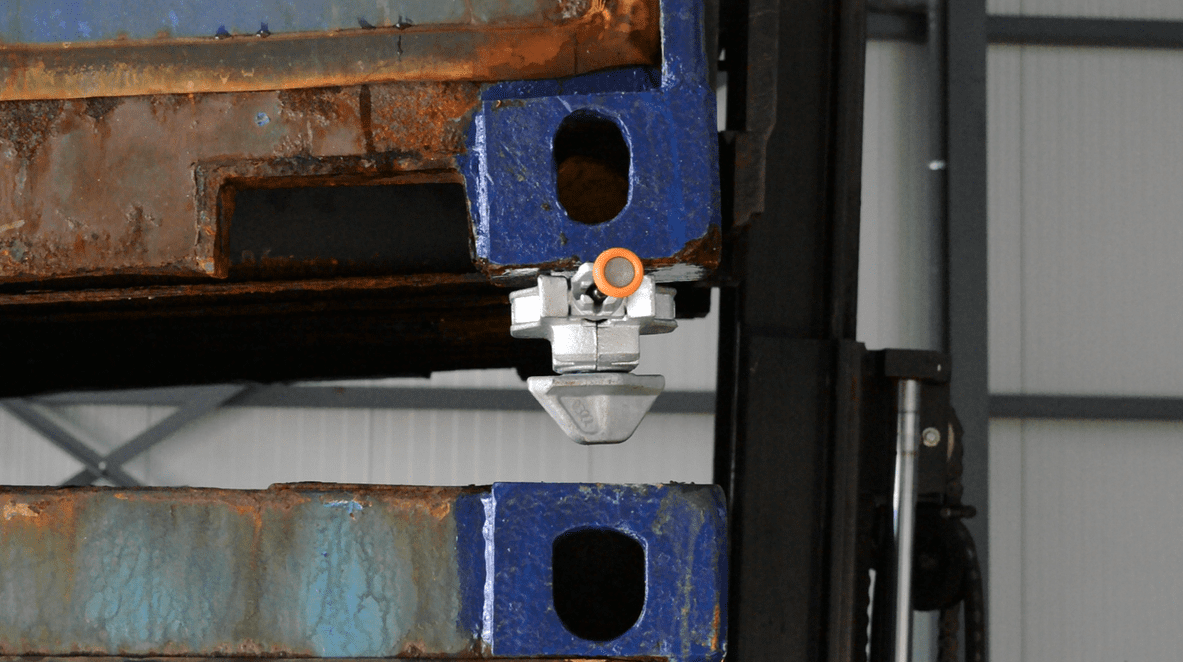

Het plaatsen van een IF-56 twistlock aan de onderkant van de (te plaatsen) container werkt op vergelijkbare wijze. De gele punt van iedere twistlock is reeds handmatig aangebracht en geborgd in de corner casting van de bovenste container. De vier twistlocks zakken met de gegalvaniseerde punt in de hoekstukken van de onderste container. De gegalvaniseerde punt aan de onderkant van de twistlock draait mee door de gedraaide vorm en het gewicht van de container. De ingebouwde springveer wordt onder spanning gebracht. Zodra de container volledig geplaatst is, schiet de onderste punt terug naar zijn originele positie en zijn de twee containers stevig aan elkaar verankerd.

Ontgrendelen van bovenste container

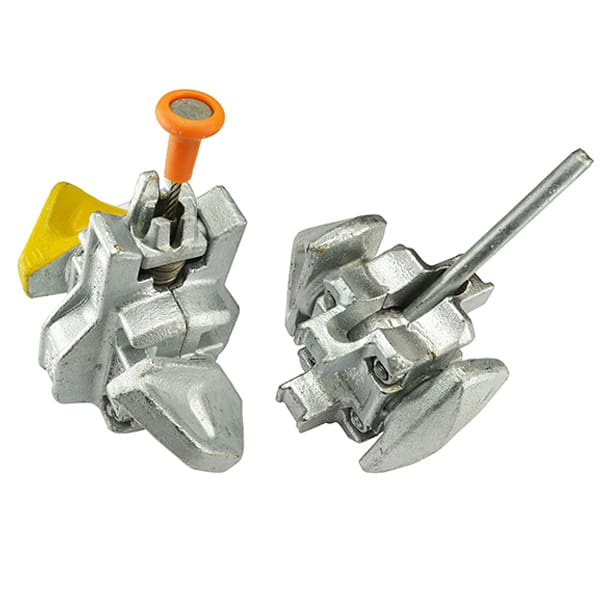

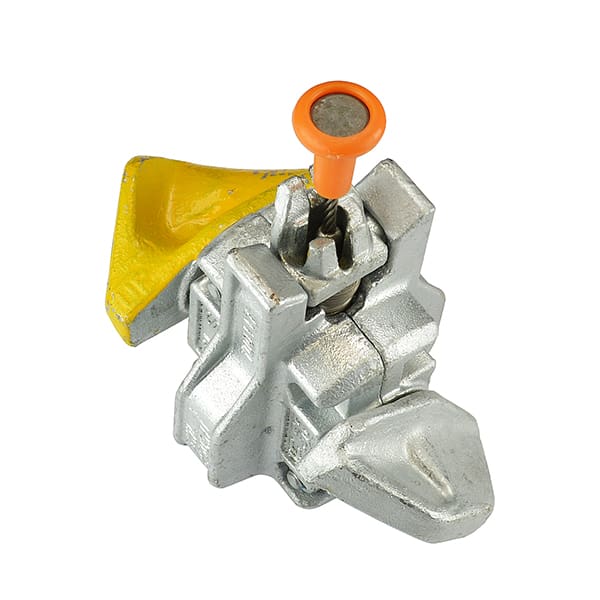

Het ontgrendelen van de twistlock kan eenvoudig door de oranje knop naar achteren te trekken en naar boven vast te zetten in de gleuf (foto 2). Het aantrekken van de RVS staalkabel zorgt ervoor dat het binnenwerk draait. Hiermee veranderd ook de draaihoek van beide punten aan de boven- en onderkant van de IF-56. De kabel kan vervolgens in twee posities worden vastgezet: aan de onderkant en aan de bovenkant (richting de gele punt). Door het trekken en vastzetten van de kabel in de bovenste gleuf draait het binnenwerk en komt de gele punt in neutrale positie. De bovenste container is zo niet meer vergrendeld en kan worden opgetild. De vier IF-56 twistlocks blijven achter in de onderste container. Er kan desgewenst een andere container op dezelfde locatie worden verankerd.

Ontgrendelen van onderste container

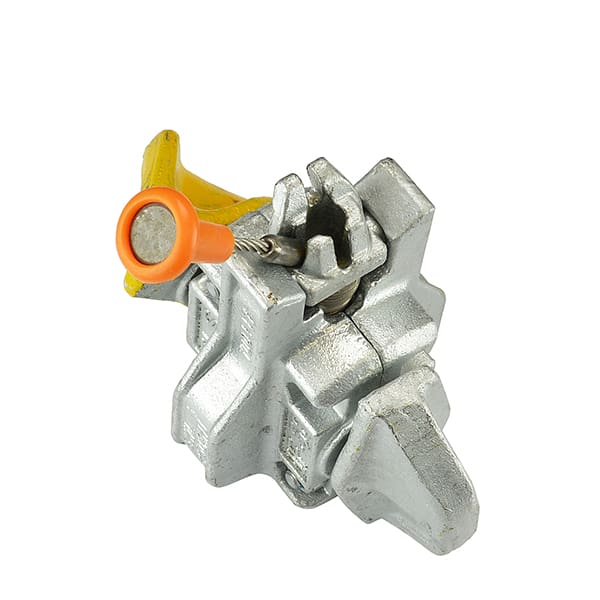

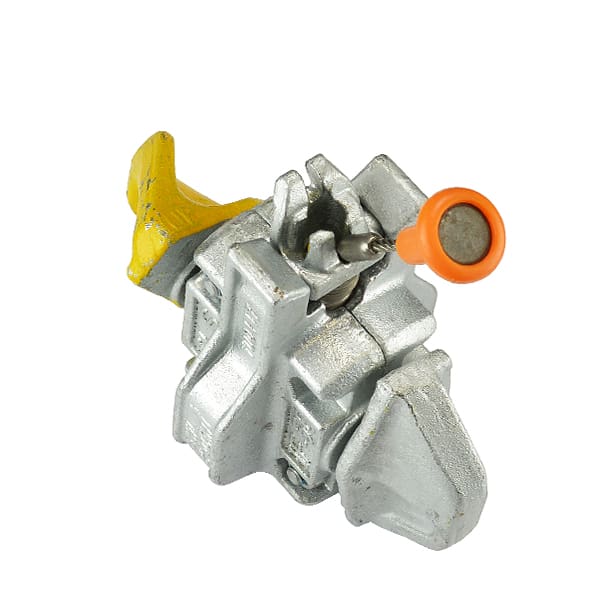

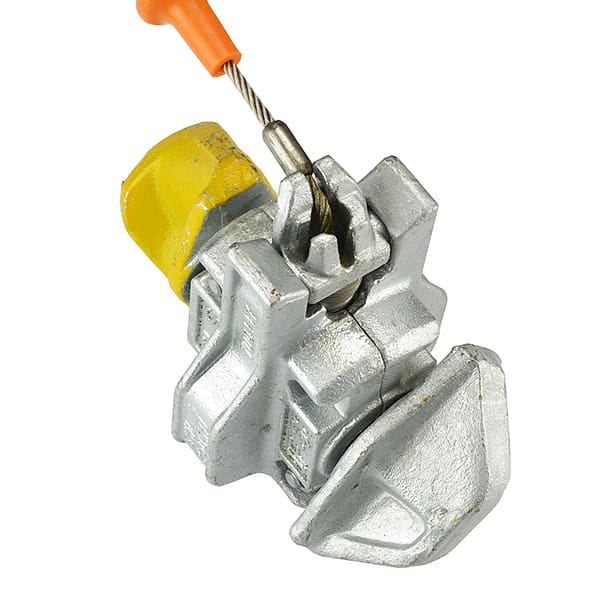

Als bij het splitsen van de gekoppelde containers de twistlocks aan de bovenste container bevestigd moeten blijven, bijvoorbeeld om de (te hijsen) container direct daarna weer te kunnen plaatsen bovenop een andere container, kan de RVS staalkabel in de onderste gleuf worden vastgezet (foto 3). Hierbij blijft de gele punt vergrendeld en komt juist de (gegalvaniseerde) onderste punt in neutrale positie. De opgetilde container is in deze situatie aan de onderkant voorzien van vier half automatische twist locks. Naast de gleuf aan de onderkant is er in dit ontwerp ook een inkeping aan de linkerkant van de oranje knop aangebracht. Deze inkeping dient hetzelfde doel en kan handig zijn in een situatie waar weinig ruimte is. Bijvoorbeeld als de twistlock direct op het dek, bijvoorbeeld in een raised deck socket of stanchion, wordt bevestigd (foto 4).

De verschillende gebruiksmogelijkheden maken deze semiautomatische twistlock multi-inzetbaar. Een nadeel is dat het werken met deze twist lock enige uitleg vereist. Bovendien komt er ten opzichte van een reguliere twist lock meer kijken bij het naleven van de noodzakelijke veiligheidsprocedures. Met deze voorwaarden in acht genomen, is de IF-56 een goede optie voor het zo snel mogelijk laden en lossen van zeecontainers.



Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de Engelstalige gebruiksaanwijzing (.pdf)

Specificaties
Product
Semi Automatic Twistlock IF-56
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern. RVS staaldraad met kunststof knop
Afwerking
Kogelgestraald en thermisch verzinkt + Gele coating
Gewicht
5,4 Kg
