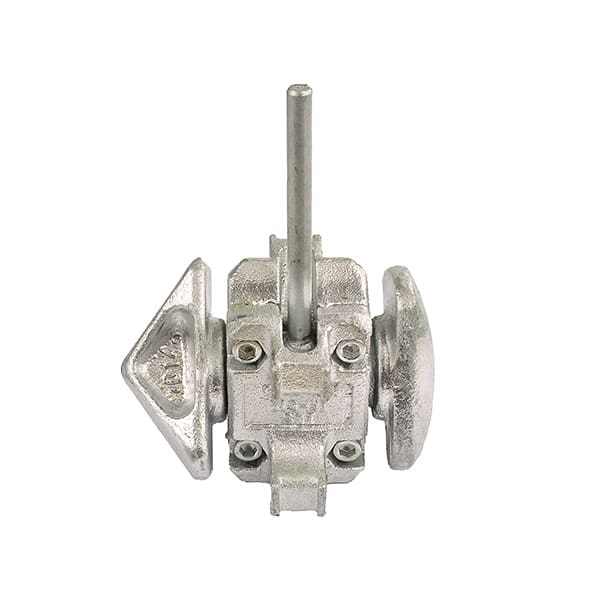

Intermediate Twistlock IF-51

Intermediate Twistlock IF-51

  • Vergrendel twee verticaal gestapelde zeecontainers
  • Geschikt voor scheepvaart en diverse maatwerk constructies
  • Leverbaar met links- en rechtssluitende vergrendeling
  • Jarenlang gebruik door gegalvaniseerd staal
  • Technische tekening beschikbaar (Download)
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* €46,00 €39,00 €35,50 €31,50 €30,00 €29,00
* Prijs per stuk excl. BTW
Artikelnummer: N/B

Let op: gratis verzending vanaf €150,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Intermediate Twistlock IF-51

De Intermediate Twistlock IF-51 is speciaal ontworpen om containers verticaal te stapelen en te vergrendelen. Door de nauwkeurige maatvoering van de Intermediate Twistlock IF-51 past deze op de hoeken van een standaard ISO zeecontainer. Vanuit voorraad is deze twist lock leverbaar als linkssluitende en rechtssluitende variant. Het product is vervaardigd uit hoogwaardig gegalvaniseerd staal en hierdoor beschermd tegen weersinvloeden en zeewater. Het IMPA nummer is 231811 en de exacte maatvoering van de Intermediate Twistlock IF-51 is terug te vinden op de technische tekening.

Vergrendel twee verticaal gestapelde zeecontainers

De Intermediate Twistlock IF-51 is speciaal ontworpen om containers verticaal te stapelen en te vergrendelen. Dit type twistlock wordt gebruikt tussen de corner castings (hoekstukken) van twee containers in. De “stompe” kant wijst naar beneden, de “punt” omhoog. Na het plaatsen van de container op een andere zeecontainer kan de hendel worden omgezet, waardoor beide punten meedraaien. De twist lock klemt de containers stevig aan elkaar. De IF-51 Twistlock is geschikt voor het stapelen van zowel volle als lege zeecontainers.

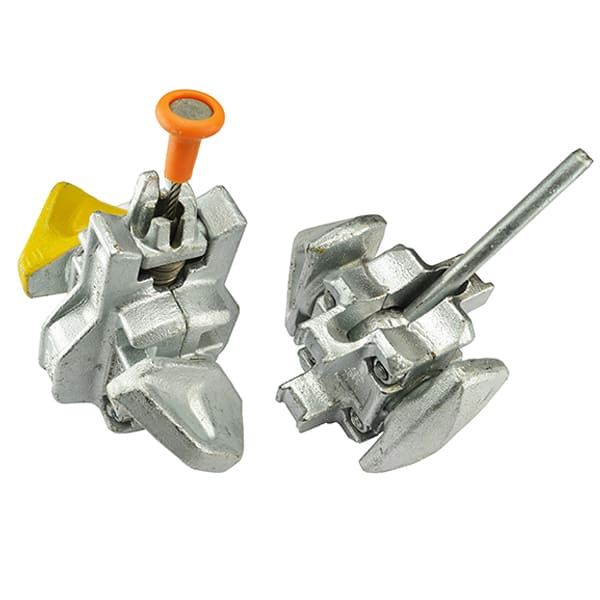

Een alternatief voor dit product is de Semi Automatic Twistlock IF-56. De IF-56 vergrendeld automatisch bij het plaatsen van een container. Het omzetten van de hendel zoals bij de IF-51 Intermediate Twistlock is niet nodig. Indien een container aan het dek vastgezet dient te worden, biedt de Dovetail BF-11 twistlock een uitkomst. Als containers wel gestapeld moeten worden maar vergrendeling onnodig is, kan de IF-91 Depot Stacker een goede optie zijn. Voor het zijdelings (horizontaal) vergrendelen van een container aan een andere zeecontainer bieden de Bridgefittings een oplossing.

Let op:

  • Deze twistlocks zijn niet geschikt voor wegtransport
  • De IF-51 is niet ontworpen om twee gestapelde containers te hijsen, de twistlocks dienen enkel ter vergrendeling.

Geschikt voor scheepvaart en diverse maatwerk constructies

Door de nauwkeurige maatvoering van de Intermediate Twistlock IF-51 past deze op iedere standaard corner casting (hoekstukken van de container). Hierdoor kunnen de Intermediate Twistlocks ook gebruikt worden voor het stapelen van bijvoorbeeld bulktainers.

Standaard ISO container castings worden ook toegepast bij maatwerkconstructies. Hierdoor kunnen ook verschillende constructies veilig en zeker vastgezet worden met een Intermediate Twistlock IF-51.

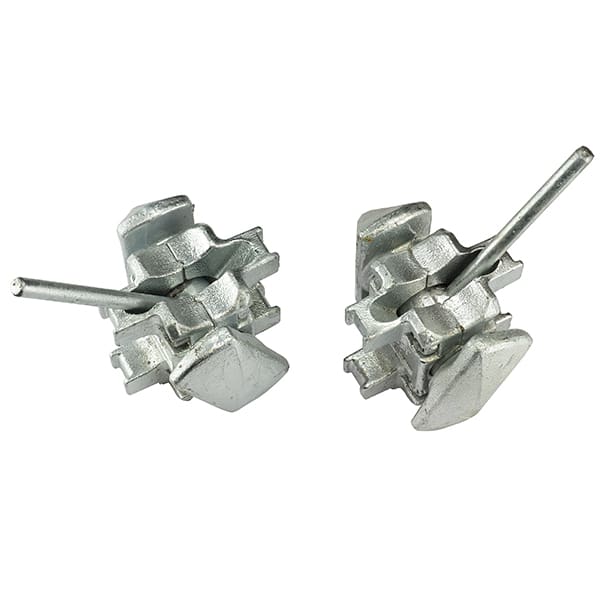

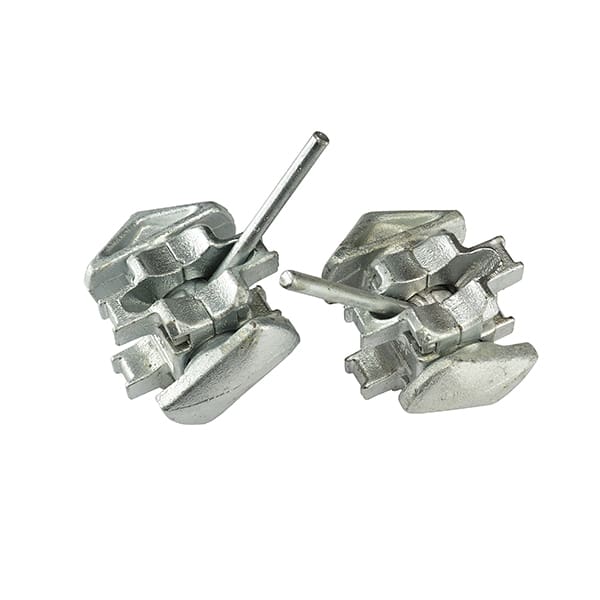

Leverbaar met links- en rechtssluitende vergrendeling

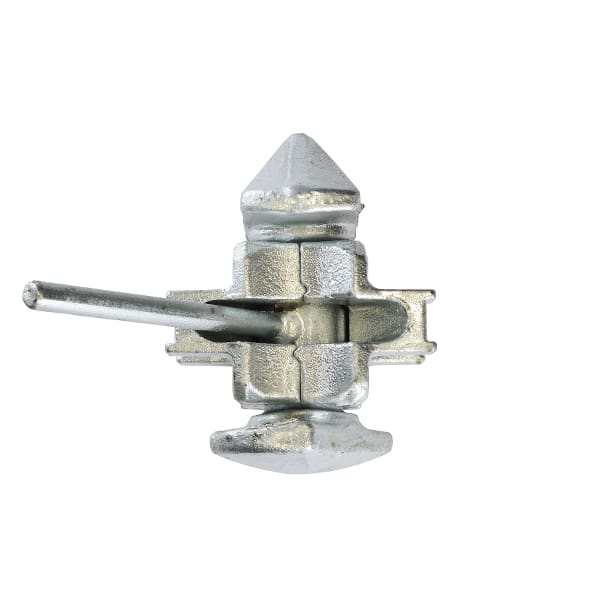

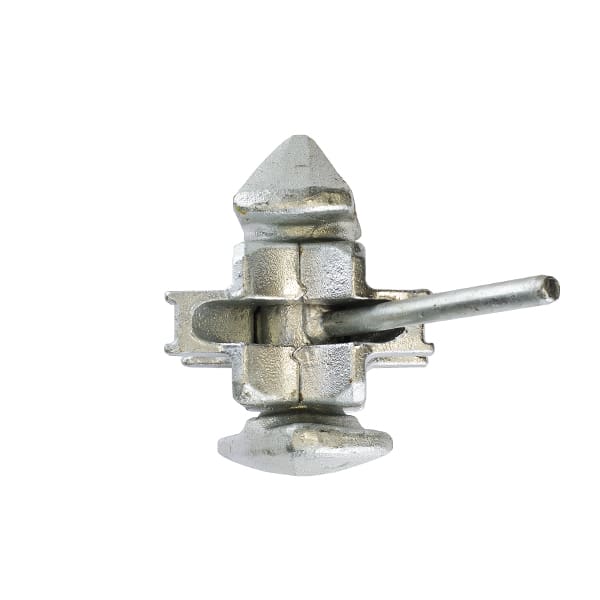

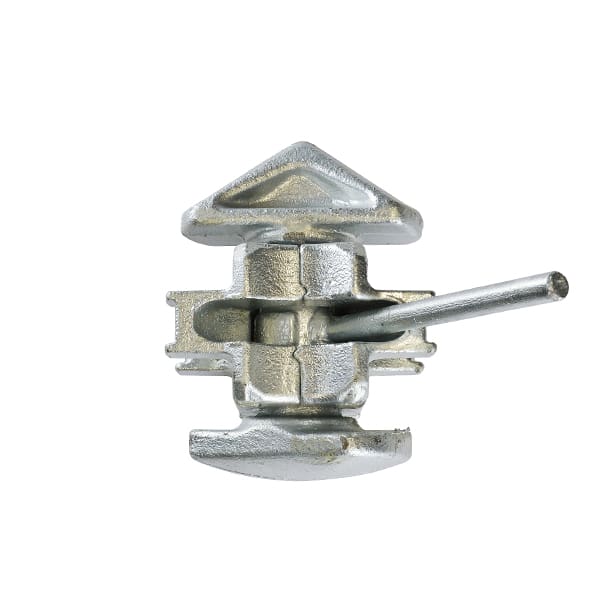

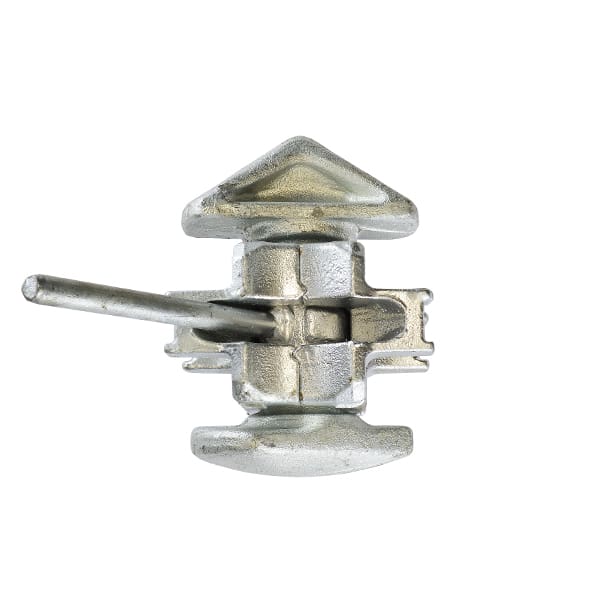

Vanuit voorraad is de Intermediate Twistlock IF-51 leverbaar als linkssluitende en rechtssluitende variant. De hendel van de linkssluitende variant staat rechts in geopende positie. Na het plaatsen van de container bovenop een andere container wordt de hendel naar de linkerkant gesloten. De twist lock is nu vergrendeld. Hetzelfde geldt voor de rechtssluitende variant, die links staat in open toestand en sluit naar rechts.

Qua gebruik maakt het geen verschil of het een links- of rechtssluitende twistlock is. Het hangt van de persoonlijke voorkeur af. Een (veelvoorkomende) overweging kan zijn om alle hendels naar binnen te sluiten. Hierbij zijn voor het stapelen van twee containers dus 2 links- en 2 rechtssluitende intermediate twistlocks nodig. Een andere afweging kan zijn om juist alleen twistlocks met dezelfde sluiting te gebruiken. Bij het toepassen van bijvoorbeeld enkel linkssluitende intermediate IF-51 twistlocks, staat de hendel altijd aan de linkerkant als de container op juiste wijze vergrendeld is. Een bijkomend voordeel bij deze keuze is dat de twistlocks volledig uitwisselbaar zijn. Sortering is onnodig Dit voorkomt fouten en scheelt tijd bij het laden. hetgeen tijd scheelt en de kans op fouten minimaliseert.

Jarenlang gebruik door gegalvaniseerd staal

De Intermediate Twistlock IF-51 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de twistlocks voor langdurige tijd gebruikt kunnen worden.

Betrouwbare vergrendeling

Bij het vergrendelen van de Intermediate twistlock verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Het bevorderd daarmee de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Intermediate Twistlock IF-51 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de IF-51 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de linkssluitende IF-51(.pdf)

Download hier de technische tekening van de rechtssluitende IF-51(.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Intermediate Twistlock IF-51 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B6.12, B6.26, BDA2, BD-A2, BD-A2, BD-A2/L, BD-A2/R, BD-A2-L, BD-A2-R, CV2N, CV-2N, CV5, CV-5, CV8, CV-8, K-6R/GS, T1, T-1, TL-L, TS-17-5

Specificaties
Product
Intermediate Twistlock IF-51
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
4,8 Kg
IMPA
231811
Video
Downloads

Download hier de technische tekening van de linkssluitende IF-51(.pdf)

Download hier de technische tekening van de rechtssluitende IF-51(.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Productbeschrijving Intermediate Twistlock IF-51

De Intermediate Twistlock IF-51 is speciaal ontworpen om containers verticaal te stapelen en te vergrendelen. Door de nauwkeurige maatvoering van de Intermediate Twistlock IF-51 past deze op de hoeken van een standaard ISO zeecontainer. Vanuit voorraad is deze twist lock leverbaar als linkssluitende en rechtssluitende variant. Het product is vervaardigd uit hoogwaardig gegalvaniseerd staal en hierdoor beschermd tegen weersinvloeden en zeewater. Het IMPA nummer is 231811 en de exacte maatvoering van de Intermediate Twistlock IF-51 is terug te vinden op de technische tekening.

Vergrendel twee verticaal gestapelde zeecontainers

De Intermediate Twistlock IF-51 is speciaal ontworpen om containers verticaal te stapelen en te vergrendelen. Dit type twistlock wordt gebruikt tussen de corner castings (hoekstukken) van twee containers in. De “stompe” kant wijst naar beneden, de “punt” omhoog. Na het plaatsen van de container op een andere zeecontainer kan de hendel worden omgezet, waardoor beide punten meedraaien. De twist lock klemt de containers stevig aan elkaar. De IF-51 Twistlock is geschikt voor het stapelen van zowel volle als lege zeecontainers.

Een alternatief voor dit product is de Semi Automatic Twistlock IF-56. De IF-56 vergrendeld automatisch bij het plaatsen van een container. Het omzetten van de hendel zoals bij de IF-51 Intermediate Twistlock is niet nodig. Indien een container aan het dek vastgezet dient te worden, biedt de Dovetail BF-11 twistlock een uitkomst. Als containers wel gestapeld moeten worden maar vergrendeling onnodig is, kan de IF-91 Depot Stacker een goede optie zijn. Voor het zijdelings (horizontaal) vergrendelen van een container aan een andere zeecontainer bieden de Bridgefittings een oplossing.

Let op:

  • Deze twistlocks zijn niet geschikt voor wegtransport
  • De IF-51 is niet ontworpen om twee gestapelde containers te hijsen, de twistlocks dienen enkel ter vergrendeling.

Geschikt voor scheepvaart en diverse maatwerk constructies

Door de nauwkeurige maatvoering van de Intermediate Twistlock IF-51 past deze op iedere standaard corner casting (hoekstukken van de container). Hierdoor kunnen de Intermediate Twistlocks ook gebruikt worden voor het stapelen van bijvoorbeeld bulktainers.

Standaard ISO container castings worden ook toegepast bij maatwerkconstructies. Hierdoor kunnen ook verschillende constructies veilig en zeker vastgezet worden met een Intermediate Twistlock IF-51.

Leverbaar met links- en rechtssluitende vergrendeling

Vanuit voorraad is de Intermediate Twistlock IF-51 leverbaar als linkssluitende en rechtssluitende variant. De hendel van de linkssluitende variant staat rechts in geopende positie. Na het plaatsen van de container bovenop een andere container wordt de hendel naar de linkerkant gesloten. De twist lock is nu vergrendeld. Hetzelfde geldt voor de rechtssluitende variant, die links staat in open toestand en sluit naar rechts.

Qua gebruik maakt het geen verschil of het een links- of rechtssluitende twistlock is. Het hangt van de persoonlijke voorkeur af. Een (veelvoorkomende) overweging kan zijn om alle hendels naar binnen te sluiten. Hierbij zijn voor het stapelen van twee containers dus 2 links- en 2 rechtssluitende intermediate twistlocks nodig. Een andere afweging kan zijn om juist alleen twistlocks met dezelfde sluiting te gebruiken. Bij het toepassen van bijvoorbeeld enkel linkssluitende intermediate IF-51 twistlocks, staat de hendel altijd aan de linkerkant als de container op juiste wijze vergrendeld is. Een bijkomend voordeel bij deze keuze is dat de twistlocks volledig uitwisselbaar zijn. Sortering is onnodig Dit voorkomt fouten en scheelt tijd bij het laden. hetgeen tijd scheelt en de kans op fouten minimaliseert.

Jarenlang gebruik door gegalvaniseerd staal

De Intermediate Twistlock IF-51 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de twistlocks voor langdurige tijd gebruikt kunnen worden.

Betrouwbare vergrendeling

Bij het vergrendelen van de Intermediate twistlock verplaatst er binnenin de twist lock een ingevette lager die met een veer op zijn plaats wordt gehouden. Deze onderscheidende ontwerpkeuze zorgt ervoor dat de hendel met lichte kracht moet worden omgezet en simpelweg niet per ongeluk terug kan schieten. Het bevorderd daarmee de betrouwbaarheid en de veiligheid van het gebruik van deze twistlock.

Technische tekening beschikbaar

De exacte maatvoering van de Intermediate Twistlock IF-51 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de IF-51 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via 010-4950000 of sales@navacqs.nl voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.



Download hier de technische tekening van de linkssluitende IF-51(.pdf)

Download hier de technische tekening van de rechtssluitende IF-51(.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket





De Intermediate Twistlock IF-51 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B6.12, B6.26, BDA2, BD-A2, BD-A2, BD-A2/L, BD-A2/R, BD-A2-L, BD-A2-R, CV2N, CV-2N, CV5, CV-5, CV8, CV-8, K-6R/GS, T1, T-1, TL-L, TS-17-5

Product
Intermediate Twistlock IF-51
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern
Afwerking
Kogelgestraald en thermisch verzinkt
Gewicht
4,8 Kg
IMPA
231811

Download hier de technische tekening van de linkssluitende IF-51(.pdf)

Download hier de technische tekening van de rechtssluitende IF-51(.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket
